LCD1602A 字符型显示屏依然是控制面板、测试设备、教学套件以及只需清晰文字输出的嵌入式产品的实用之选。同样是 16 × 2 的显示模块，市面上常见的接口配置有两种：原始并行版本，以及加装 I2C 转接板的版本。
两者的显示区域看起来几乎一样，但对控制器、接线和软件提出的要求却相差很大。本指南会说明这些差异，并为采购与研发团队提供一套简单直接的选型方法。
主要区别在哪里？
标准 LCD1602A 模块直接引出控制器的并行接口。在典型的 4 位接法中，主控使用 RS 和 Enable 两条控制线，再加上四条数据线。如果应用只需要向屏幕写入数据，R/W 引脚通常直接接地。
I2C 版本则多了一小块转接板，业内通常称为 I2C 转接板（I2C backpack）。这种转接板一般采用 PCF8574 或兼容的 8 位 I/O 扩展器，把 I2C 命令转换成 LCD 控制器所需的并行信号。此时微控制器通过 SDA 和 SCL 通信，而不再直接驱动 LCD 引脚。

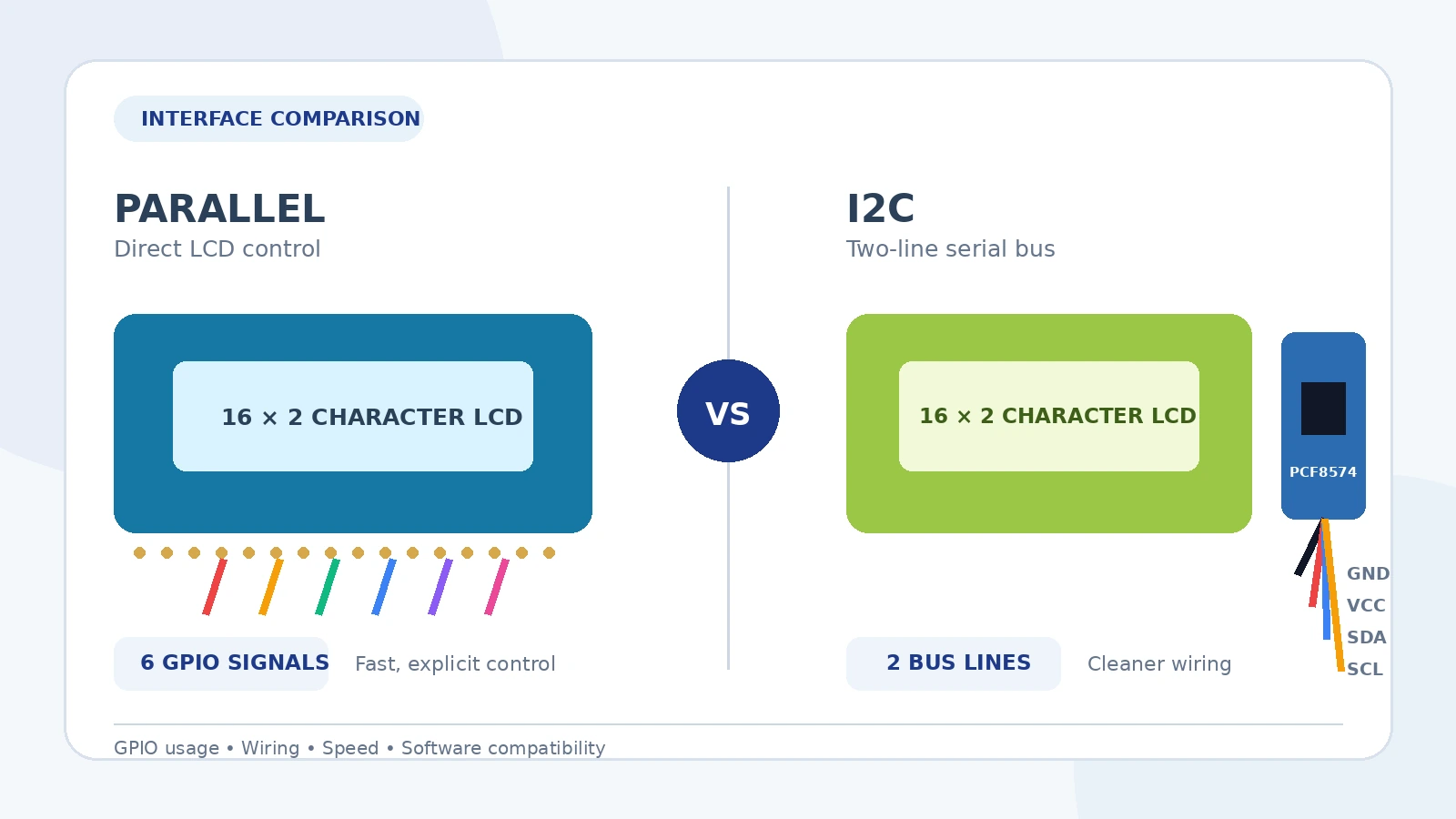

快速对比
| 选型要素 | 并行 LCD1602A | 带 I2C 转接板的 LCD1602A |
|---|---|---|
| 通常需要的控制器引脚 | 常见 4 位只写接法下约需 6 个 GPIO | 两条 I2C 总线：SDA 和 SCL |
| 接线 | 独立信号线更多 | 外部通常只需 4 根连线：电源、地、SDA 和 SCL |
| 通信路径 | 微控制器直接驱动 LCD 接口 | I2C 数据先经过 I/O 扩展器，再到达 LCD |
| 刷新速度 | 通常更快、更直接 | 通常较慢，因为每次 LCD 操作都需要一次 I2C 传输 |
| 软件 | 标准 HD44780 兼容库普遍支持 | 需要与转接板接线方式和地址相匹配的 I2C LCD 库 |
| 调试 | 线更多，但信号对应关系明确 | 接线更简洁，但地址和转接板引脚映射必须正确 |
| 最适合 | 引脚充裕的控制器、需要快速刷新、设计完全可控的场合 | 接线要求紧凑、GPIO 有限，或需要共用 I2C 总线的项目 |
什么情况下并行版本更合适
1. 控制器还有足够的空闲 GPIO
对于 Arduino Uno、PLC 类控制板，或空闲引脚充足的自制 MCU 板，直接连接可能是最简单的技术方案：既不需要额外的扩展器，也没有 I2C 地址需要配置。
2. 显示屏刷新速度很关键
字符型 LCD 并不是为动画设计的，但有些应用会频繁重写整行内容。直接并行控制省去了额外的 I2C 事务开销，通常能提供更快的刷新速度。
3. 需要可预期的硬件对应关系
采用直接接口时，原理图明确规定了哪个控制器引脚连接 RS、Enable 以及各条数据线。这对于固件、PCB 与显示屏接口统一设计的量产产品很有价值。
4. 希望避开转接板之间的兼容性差异
I2C 转接板的内部接线并不总是一致。即使两块板使用相近的 I/O 扩展器，也可能把扩展器的输出映射到不同的 LCD 引脚上。直接并行的模块消除了这个额外的兼容性变量。
什么情况下 I2C 版本更合适
1. GPIO 引脚有限
这是选择 I2C 最常见的原因。显示屏与控制器共用 SDA 和 SCL 两条线，从而留出更多引脚给传感器、继电器、按键和通信接口。
2. 希望装配更整洁、更快速
四线连接比庞大的并行线束更容易装配、检查和维护。这在样机、教学套件和小批量生产中尤其有用。
3. 项目本身已经在使用 I2C 总线
许多嵌入式系统已经通过 I2C 连接温度传感器、实时时钟或 I/O 扩展器等器件。只要器件地址、电压电平和总线总负载合适，I2C 显示屏通常可以共用同一条总线。
4. 显示屏安装在远离主控板的位置
减少导线数量可以简化前面板线缆。不过，I2C 主要仍是为板级短距离连接而设计的。实际安装时，应评估线缆长度、电气噪声、上拉电阻和总线速率。
采购前的重要核对项
控制器与指令集的兼容性
许多 LCD1602A 模块基于 HD44780 指令集或兼容控制器设计。当固件依赖特定指令集或时序要求时，请确认确切的控制器型号或兼容性说明。
工作电压与逻辑电平
不要以为任何显示屏和转接板都能搭配所有 3.3 V 或 5 V 控制器。请确认 LCD 逻辑供电、背光要求以及 I2C 上拉电压。以 5 V 供电的模块，其上拉电阻可能也接到 5 V，这对不耐 5 V 的微控制器来说可能无法接受。
I2C 地址
PCF8574 系列通过地址选择引脚设定地址，但实际地址取决于扩展器的具体型号以及转接板上地址跳线的配置方式。在排查软件问题之前，先扫描总线，或向供应商确认默认地址。
转接板的引脚映射
I2C 库必须知道扩展器的输出是如何连接到 RS、Enable、数据引脚和背光控制的。仅仅地址正确，并不能保证库的配置与转接板相匹配。
对比度调节
两种版本通常都需要调节对比度。直接连接的模块通过 VO 引脚和外接电位器调节，而多数 I2C 转接板自带一个小型调节电位器。白屏或一整行实心方块，可能是对比度或初始化问题，而不一定是显示屏损坏。
常见故障排查要点
- 背光亮但没有字符：检查对比度、初始化时序、引脚映射和供电。
- 第一行出现实心方块：LCD 可能已经上电，但初始化尚未完成。
- 检测不到 I2C 器件：检查 SDA/SCL 接线、共地、地址、上拉电阻和电压。
- 字符随机或出现乱码：检查供电稳定性、线缆长度、时序以及接线是否松动。
- 库能编译但显示屏没有响应：确认该库支持实际转接板的引脚映射以及正确的构造函数参数。
简单选型指南
当控制器 GPIO 充足、需要更快的直接刷新速度，或者接口必须在自定义硬件设计中完全受控时，请选择并行 LCD1602A。
当节省 GPIO、接线整洁和快速装配比最高刷新速度更重要时，请选择I2C LCD1602A。
对大多数样机和多传感器的 Arduino 类项目来说，I2C 版本通常更方便。而对于引脚充足、PCB 设计固定、成本受控的量产硬件，直接并行版本可能更简单，也更容易标准化。
