Los displays de caracteres LCD1602A siguen siendo una opción práctica para paneles de control, equipos de ensayo, kits educativos y productos embebidos que solo necesitan una salida de texto clara. El mismo display de 16 × 2 se suministra habitualmente en dos configuraciones de interfaz: la versión paralela original y una versión equipada con una placa adaptadora I2C.
El área de visualización puede parecer casi idéntica, pero las dos versiones imponen exigencias muy distintas al controlador, al cableado y al software. Esta guía explica las diferencias y ofrece un método de selección sencillo para los equipos de compras y de desarrollo.
¿Cuál es la diferencia principal?
Un módulo LCD1602A estándar expone directamente la interfaz paralela del controlador. En una conexión típica de 4 bits, el host utiliza las líneas de control RS y Enable junto con cuatro líneas de datos. El pin R/W suele conectarse a masa cuando la aplicación solo escribe en el display.
La versión I2C incorpora una pequeña placa adaptadora, conocida habitualmente como backpack I2C. Esa placa suele utilizar un PCF8574, o un expansor de E/S de 8 bits compatible, para convertir los comandos I2C en las señales paralelas que necesita el controlador del LCD. El microcontrolador se comunica entonces por SDA y SCL en lugar de gobernar directamente los pines del LCD.

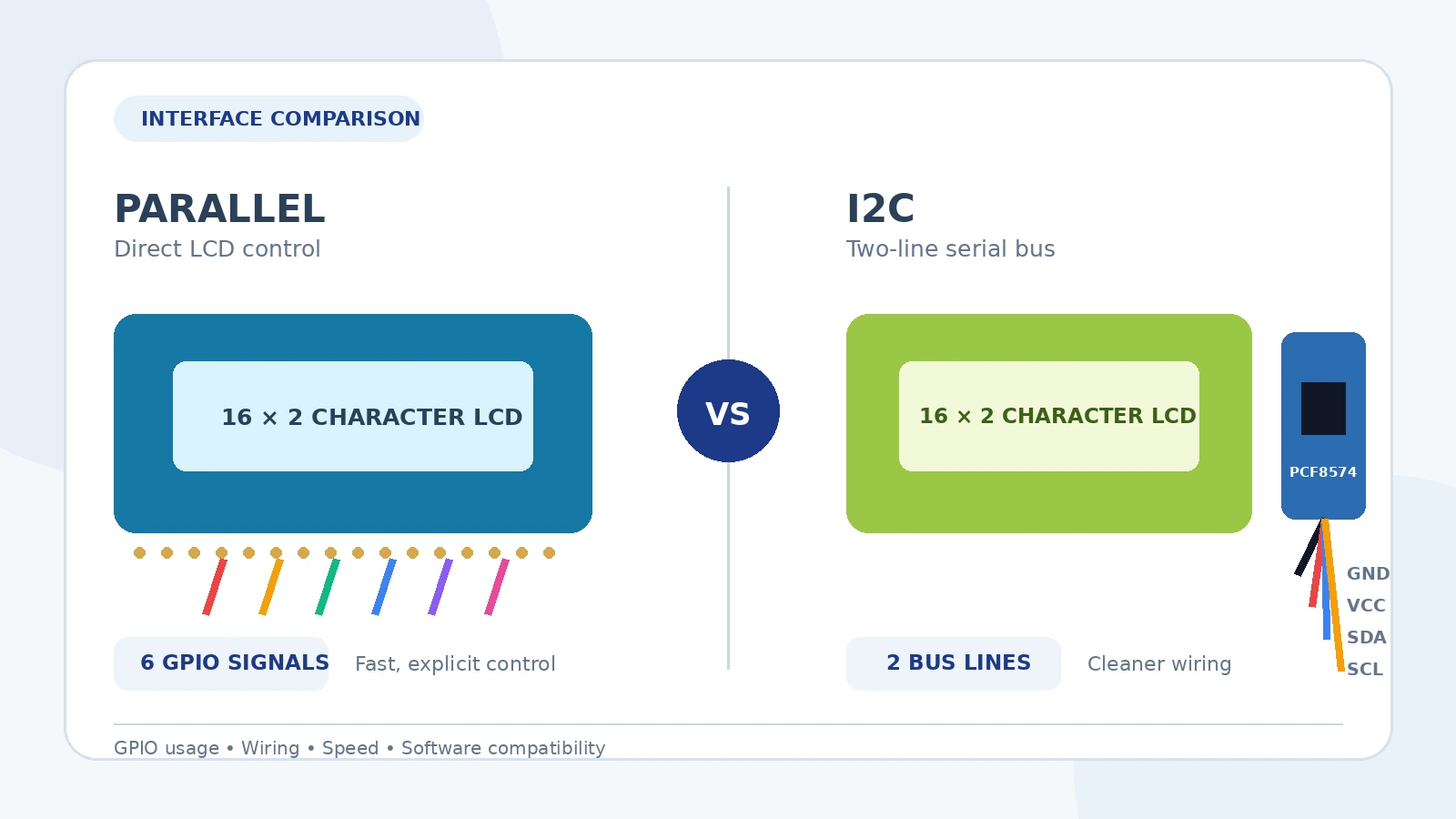

Comparación rápida
| Factor de selección | LCD1602A paralelo | LCD1602A con placa adaptadora I2C |
|---|---|---|
| Pines del controlador normalmente necesarios | Unos seis pines GPIO en el cableado habitual de 4 bits solo de escritura | Dos líneas de bus I2C: SDA y SCL |
| Cableado | Más cables de señal individuales | Normalmente cuatro conexiones externas: alimentación, masa, SDA y SCL |
| Ruta de comunicación | El microcontrolador gobierna directamente la interfaz del LCD | Los datos I2C pasan por un expansor de E/S antes de llegar al LCD |
| Velocidad de actualización | Normalmente más rápida y directa | Normalmente más lenta, porque cada operación del LCD exige transferencias I2C |
| Software | Amplio soporte mediante bibliotecas estándar compatibles con HD44780 | Requiere una biblioteca I2C LCD que coincida con el cableado y la dirección de la placa adaptadora |
| Depuración | Más cables, pero la asignación de señales es explícita | Cableado más limpio, pero la dirección y el mapa de pines de la placa adaptadora deben ser correctos |
| Mejor aplicación | Controladores con muchos pines, actualizaciones rápidas y diseños totalmente controlados | Cableado compacto, GPIO limitados y proyectos que comparten un bus I2C |
Cuándo conviene elegir la versión paralela
1. El controlador dispone de suficientes GPIO libres
En un Arduino Uno, una placa de control tipo PLC o una placa MCU propia con suficientes pines libres, la conexión directa puede ser la solución técnica más sencilla. No hay ningún expansor adicional ni dirección I2C que configurar.
2. La velocidad de actualización del display es importante
Un LCD de caracteres no está pensado para animaciones, pero algunas aplicaciones reescriben líneas completas con frecuencia. El control paralelo directo evita la sobrecarga adicional de las transacciones I2C y, por lo general, ofrece actualizaciones más rápidas.
3. Se necesita una asignación de hardware predecible
Con una interfaz directa, el esquema define exactamente qué pin del controlador se conecta a RS, a Enable y a cada línea de datos. Esto resulta útil en diseños de producción en los que el firmware, la PCB y la interfaz del display se controlan de forma conjunta.
4. Se quieren evitar las diferencias de compatibilidad entre placas adaptadoras
Las placas adaptadoras I2C no siempre tienen el mismo cableado interno. Dos placas que utilizan un expansor de E/S similar pueden asignar las salidas del expansor a los pines del LCD de forma distinta. Un módulo paralelo directo elimina esta variable adicional de compatibilidad.
Cuándo conviene elegir la versión I2C
1. Los pines GPIO son limitados
Es el motivo más habitual para elegir I2C. El display comparte las líneas SDA y SCL del controlador, lo que deja más pines disponibles para sensores, relés, pulsadores e interfaces de comunicación.
2. Se busca un montaje más limpio y más rápido
Una conexión de cuatro hilos es más fácil de montar, inspeccionar y mantener que un mazo de cables paralelo más grande. Puede resultar especialmente útil en prototipos, kits educativos y series de producción cortas.
3. El proyecto ya utiliza un bus I2C
Muchos sistemas embebidos ya conectan por I2C dispositivos como sensores de temperatura, relojes en tiempo real o expansores de E/S. Un LCD I2C normalmente puede compartir el mismo bus, siempre que las direcciones de los dispositivos, los niveles de tensión y la carga total del bus sean adecuados.
4. El display se monta separado de la placa de control principal
Reducir el número de conductores puede simplificar el cable de un panel frontal. Sin embargo, el I2C sigue estando pensado sobre todo para conexiones cortas a nivel de placa. Conviene evaluar la longitud del cable, el ruido eléctrico, la resistencia de pull-up y la velocidad del bus en la instalación real.
Comprobaciones importantes antes de comprar
Compatibilidad del controlador y del conjunto de instrucciones
Muchos módulos LCD1602A se diseñan en torno al conjunto de comandos HD44780 o a un controlador compatible. Confirme el controlador exacto o la declaración de compatibilidad cuando el firmware dependa de un conjunto de instrucciones o de unos requisitos de temporización concretos.
Tensión de alimentación y niveles lógicos
No dé por hecho que cualquier display y cualquier placa adaptadora sirven para cualquier controlador de 3.3 V o 5 V. Compruebe la alimentación de la lógica del LCD, los requisitos de la retroiluminación y la tensión de las resistencias de pull-up del I2C. Un módulo alimentado a 5 V puede tener sus pull-ups de I2C a 5 V, lo que quizá no sea aceptable para un microcontrolador no tolerante a 5 V.
Dirección I2C
La familia PCF8574 utiliza entradas de selección de dirección, pero la dirección real depende de la variante del expansor y de cómo estén configurados los puentes de dirección de la placa adaptadora. Explore el bus o confirme la dirección predeterminada del proveedor antes de ponerse a depurar el software.
Mapa de pines de la placa adaptadora
Una biblioteca I2C debe saber cómo se conectan las salidas del expansor a RS, a Enable, a los pines de datos y al control de la retroiluminación. Una dirección I2C correcta por sí sola no garantiza que la configuración de la biblioteca coincida con la placa adaptadora.
Ajuste de contraste
Ambas versiones suelen requerir un ajuste de contraste. En un módulo directo esto se resuelve mediante el pin VO y un potenciómetro externo. La mayoría de las placas adaptadoras I2C incluyen un pequeño potenciómetro de ajuste. Una pantalla en blanco o una fila de bloques sólidos puede deberse al contraste o a la inicialización, y no a un display defectuoso.
Puntos habituales de resolución de problemas
- Retroiluminación encendida pero sin caracteres: compruebe el contraste, la temporización de inicialización, el mapa de pines y la alimentación.
- Bloques sólidos en la primera línea: es posible que el LCD reciba alimentación pero no haya completado la inicialización.
- Dispositivo I2C no detectado: verifique el cableado de SDA/SCL, la masa común, la dirección, las resistencias de pull-up y la tensión.
- Caracteres aleatorios o corruptos: revise la estabilidad de la alimentación, la longitud del cable, la temporización y las conexiones flojas.
- La biblioteca compila pero el display no responde: confirme que la biblioteca admite el mapa real de la placa adaptadora y los parámetros del constructor.
Guía de selección sencilla
Elija el LCD1602A paralelo cuando el controlador disponga de suficientes GPIO, cuando resulten útiles actualizaciones directas más rápidas o cuando la interfaz deba quedar totalmente controlada en un diseño de hardware propio.
Elija el LCD1602A con I2C cuando el ahorro de GPIO, un cableado ordenado y un montaje rápido sean más importantes que la máxima velocidad de actualización.
Para la mayoría de los prototipos y de los proyectos tipo Arduino con varios sensores, la versión I2C suele resultar más cómoda. En hardware de producción con costes ajustados, pines disponibles y un diseño de PCB fijo, la versión paralela directa puede ser más sencilla y más fácil de estandarizar.
