Cuando un chip eMMC resulta difícil de conseguir, está descatalogado o su precio se ha vuelto demasiado alto, es tentador sustituirlo por otro dispositivo con la misma capacidad. En proyectos reales, eso suele no ser suficiente. El eMMC es un dispositivo de almacenamiento embebido que integra memoria NAND, un controlador y una interfaz MMC dentro de un encapsulado BGA, por lo que la sustitución depende tanto de la compatibilidad eléctrica como de la compatibilidad a nivel de sistema.
Una alternativa de eMMC adecuada debe compararse con el número de pieza original, la huella en la PCB, la configuración de arranque, los requisitos del firmware y la aplicación de destino. Esta guía explica los puntos principales que hay que verificar antes de cambiar a una pieza eMMC alternativa.
¿Necesita una alternativa de eMMC?
Envíenos el modelo original, la capacidad, el encapsulado y la cantidad requerida.
Podemos ayudarle a revisar las opciones disponibles y las posibles alternativas compatibles a partir del número de pieza original y de los detalles de la aplicación.

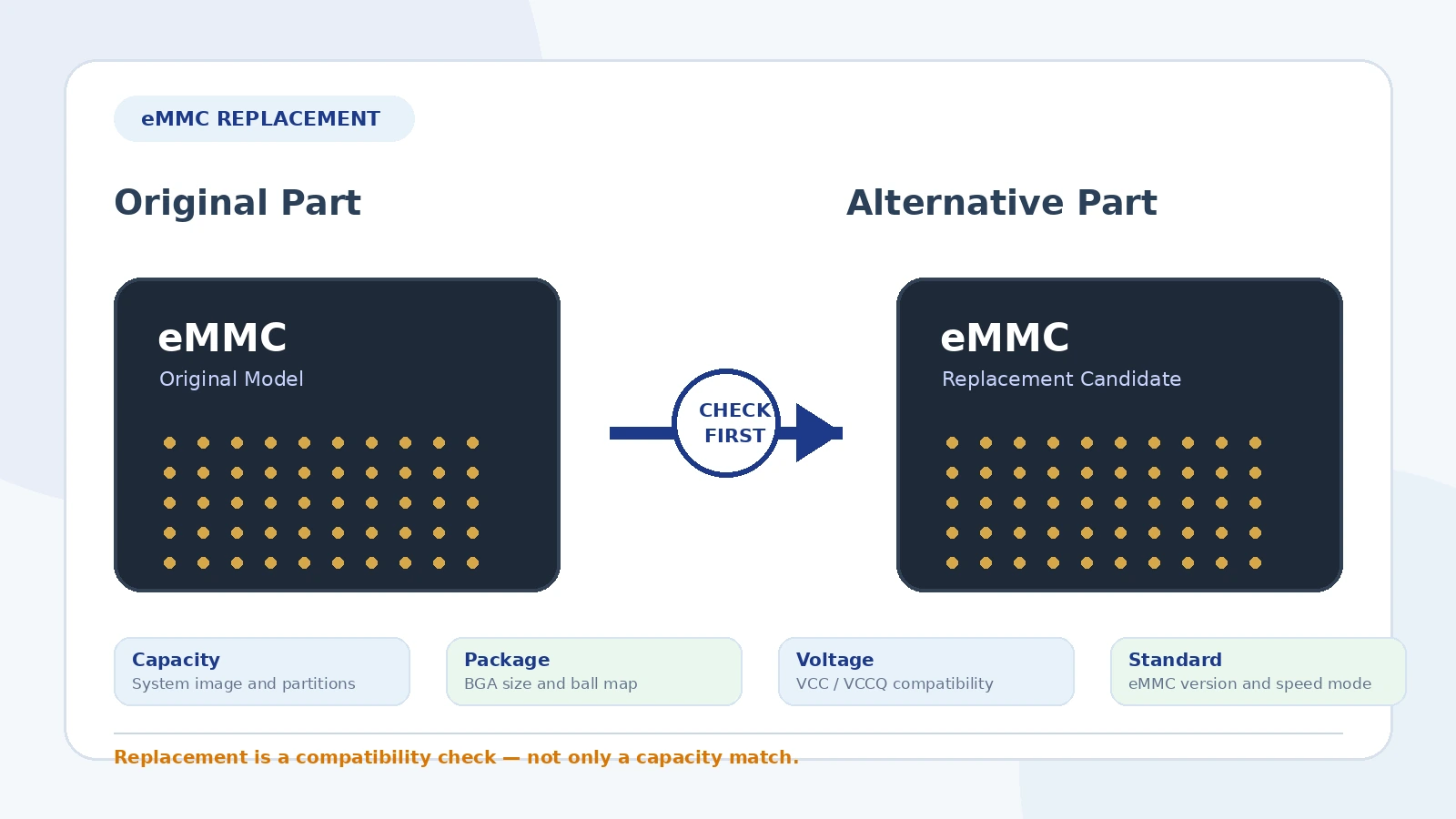

Por qué la sustitución de eMMC exige más que igualar la capacidad
Dos chips eMMC pueden describirse ambos como dispositivos de 8 GB, 16 GB o 32 GB, pero eso no garantiza que sean intercambiables. La pieza de sustitución puede utilizar un tamaño de encapsulado, un mapa de bolas, un rango de tensión, un comportamiento de arranque, un modo de velocidad, un comportamiento de firmware, un grado de temperatura o un estado de ciclo de vida diferentes.
En equipos de producción, una sustitución incorrecta puede provocar problemas como la ausencia de arranque, actualizaciones de firmware inestables, fallos de reconocimiento del almacenamiento, problemas de integridad de señal, desajustes de soldadura o comportamientos inesperados bajo estrés térmico. Por este motivo, la sustitución de eMMC debe tratarse como una revisión de compatibilidad y no como una simple sustitución de producto.
Lista de verificación de la sustitución de un vistazo
| Punto a comprobar | Qué comparar | Por qué es importante |
|---|---|---|
| Capacidad | Capacidad de usuario y requisitos de particiones | La imagen del sistema, las particiones de arranque y el proceso de actualización deben caber en la pieza de sustitución |
| Encapsulado | Tamaño y espesor del BGA y número de bolas | El chip debe coincidir con la huella de la PCB y con el proceso de montaje |
| Mapa de bolas | Bolas de señal, alimentación, masa, reservadas y sin conexión | Encapsulados similares pueden tener asignaciones de pines diferentes |
| Tensión | Niveles de alimentación VCC y VCCQ | Una compatibilidad de tensión incorrecta puede impedir el funcionamiento o dañar el dispositivo |
| Versión de eMMC | eMMC 4.x, 5.0, 5.1 u otro estándar compatible | El controlador host y el gestor de arranque deben soportar el conjunto de funciones del dispositivo |
| Modo de velocidad | Legacy, High Speed, HS200, HS400 y ajustes de temporización | Los modos de velocidad no soportados pueden causar problemas de reconocimiento o de estabilidad |
| Grado de temperatura | Rango de temperatura comercial, industrial o automotriz | Los equipos industriales y de exterior suelen requerir un rango de temperatura de funcionamiento más amplio |
| Comportamiento de arranque | Partición de arranque, área de usuario, RPMB y configuración de EXT_CSD | Algunos sistemas dependen de ajustes concretos de arranque y seguridad |
| Validación de software | Imagen del sistema operativo, gestor de arranque, controlador y proceso de actualización de firmware | La pieza de sustitución debe validarse en la placa de destino real |
1. Empiece por el número de pieza original completo
El primer paso es identificar el modelo original completo, incluidos todos los sufijos. Los números de pieza de memoria suelen contener información sobre la densidad, el encapsulado, el rango de temperatura, la generación, la categoría de velocidad y opciones específicas del fabricante. Un nombre de modelo abreviado puede no ser suficiente para el cribado de sustituciones.
Cuando solicite una referencia cruzada, facilite fotos nítidas de la etiqueta y el marcado completo del chip o del embalaje original. Si dispone de la hoja de datos original, inclúyala. Esto reduce el riesgo de elegir un candidato con el encapsulado o la configuración equivocados.
2. Iguale la capacidad y los requisitos de la imagen del sistema
La capacidad es el parámetro más visible, pero también requiere una revisión cuidadosa. Una pieza de sustitución con la misma capacidad nominal debe ofrecer suficiente espacio utilizable para la imagen del sistema operativo, los datos de la aplicación, las particiones de arranque y las futuras actualizaciones.
En algunos casos, una aplicación puede aceptar una pieza de sustitución de mayor capacidad. En otros, la imagen de software, la tabla de particiones o el proceso de programación en producción pueden exigir un rango de capacidad concreto. Antes de cambiar la capacidad, confirme que el sistema host, el firmware y las herramientas de producción pueden soportar el nuevo dispositivo.
3. Confirme las dimensiones del encapsulado y la huella BGA
Los dispositivos eMMC se suministran en encapsulados BGA con distintos tamaños, números de bolas y espesores. La pieza de sustitución debe coincidir físicamente con la huella de la PCB o bien debe modificarse el diseño de la placa. Compruebe:
- la longitud y la anchura del encapsulado;
- el espesor del encapsulado y las restricciones de altura;
- el número de bolas y el paso entre bolas;
- los requisitos de separación respecto a la placa y de perfil de soldadura;
- la zona de exclusión alrededor de los componentes cercanos;
- la compatibilidad con la plantilla de estarcido y el proceso de refusión existentes.
Aunque el contorno del encapsulado parezca similar, conviene revisar el plano mecánico detallado antes de seleccionar una pieza de sustitución.
4. Verifique el mapa de bolas y la compatibilidad de pines
Esta es una de las comprobaciones más importantes. La pieza de sustitución debe coincidir con las asignaciones originales de señal, alimentación, masa y bolas reservadas. Un dispositivo con el mismo número de bolas no es automáticamente compatible pin a pin.
Preste atención a las líneas de datos, el comando, el reloj, el reset, el estrobo de datos, los raíles de alimentación, las bolas de masa, las bolas reservadas y las posiciones sin conexión. Algunos diseños también pueden depender de señales o funciones específicas que no son necesarias en una aplicación más básica.
Una coincidencia a nivel de encapsulado no es suficiente. Compare siempre la hoja de datos controlada del fabricante o el mapa de bolas oficial antes de considerar que un dispositivo eMMC es una alternativa de sustitución directa.
5. Compruebe la compatibilidad de tensión de VCC y VCCQ
Los dispositivos eMMC utilizan dominios de alimentación separados. La alimentación del núcleo NAND y la alimentación de la interfaz deben coincidir con el diseño del host. Revise los niveles requeridos de VCC y VCCQ y confirme que la placa de destino los soporta.
Si el sistema original está diseñado para una tensión de E/S concreta, un dispositivo alternativo debe ser compatible con esa tensión. Un desajuste puede provocar fallos de arranque, comunicaciones inestables o daños en el dispositivo.
6. Compare el estándar eMMC y las funciones compatibles
El estándar eMMC ha evolucionado a través de múltiples versiones, incluidas las generaciones 4.x y 5.x, ampliamente utilizadas. Una pieza eMMC más reciente no siempre supone un problema, pero el controlador host, el gestor de arranque y el sistema operativo deben poder inicializarla y operarla correctamente.
Compruebe el conjunto de comandos compatibles, el comportamiento de EXT_CSD, las funciones de arranque, los modos de alta velocidad y cualquier requisito específico del fabricante. Si la placa original se diseñó y validó con una generación concreta, se recomienda encarecidamente realizar una prueba con muestras antes de cambiar a una generación diferente.
7. Revise el modo de velocidad y la integridad de señal
La compatibilidad del modo de velocidad puede afectar a la estabilidad. La pieza de sustitución debe soportar el modo de velocidad que utiliza el host, como el modo legacy, High Speed, HS200 o HS400. Una mayor capacidad no significa automáticamente que la placa host pueda utilizarla de forma segura.
Para el funcionamiento a alta velocidad, el diseño de la PCB, la longitud de las pistas, la impedancia, la calidad del reloj, el trazado del estrobo de datos, la configuración de resistencias de pull-up y la integridad de la alimentación pueden influir en la fiabilidad. Si una pieza de sustitución modifica el comportamiento de temporización o el modo de funcionamiento, valide la estabilidad de lectura y escritura en las condiciones reales del sistema.
8. Seleccione el grado de temperatura correcto
El grado de temperatura es importante para los sistemas embebidos e industriales. Los dispositivos de grado comercial pueden ser aceptables para aplicaciones de consumo en interiores, mientras que los equipos industriales, de exterior, de comunicaciones y relacionados con el sector automotriz suelen requerir una capacidad de temperatura más amplia.
No sustituya una pieza de grado industrial por una de grado comercial a menos que los requisitos de la aplicación lo permitan claramente. Revise tanto los rangos de temperatura de funcionamiento y de almacenamiento como las posibles notas de derrateo de la hoja de datos.
9. Compruebe las particiones de arranque y la programación en producción
Muchos sistemas arrancan directamente desde el eMMC. La pieza de sustitución debe soportar la configuración de arranque requerida y ser compatible con el método de programación utilizado en producción o en reparación. Compruebe:
- el soporte de particiones de arranque;
- el tamaño del área de usuario y la estructura de particiones;
- los requisitos de RPMB, si se utiliza;
- el ancho del bus de arranque y los ajustes del modo de arranque;
- las herramientas de programación en producción;
- el proceso de actualización y recuperación del firmware.
Si la imagen del sistema o el gestor de arranque esperan una configuración concreta, la pieza de sustitución debe probarse en la placa real antes de una compra de mayor volumen.
10. Tenga en cuenta la resistencia y la carga de trabajo de la aplicación
Aunque este artículo se centra en la sustitución y no en la inspección del estado de salud, la resistencia sigue siendo relevante en la selección de diseño. Las aplicaciones con registro frecuente de datos, escrituras en bases de datos, grabación de vídeo o recopilación de datos industriales pueden necesitar un grado de dispositivo y una capacidad que ofrezcan suficiente resistencia de escritura.
Cuando la aplicación sea intensiva en escritura, solicite información del dispositivo que ayude a evaluar su idoneidad, como la familia de producto, el grado de temperatura, la documentación relacionada con la resistencia y las guías de aplicación del fabricante. Evite seleccionar una pieza de sustitución solo por precio y capacidad.
11. Confirme la disponibilidad y el estado del ciclo de vida
La selección de una sustitución también es una decisión de aprovisionamiento. Una alternativa técnicamente adecuada sirve de poco si ya está cerca del fin de su ciclo de vida, solo se consigue por canales inestables o resulta difícil de comprar para producción futura.
Para proyectos a largo plazo, compruebe si el candidato tiene una disponibilidad razonable, un plazo de entrega aceptable y opciones de suministro estables. Para reparación y sustituciones de bajo volumen, la disponibilidad puede ser el factor principal, pero la compatibilidad debe verificarse igualmente.
12. Valide con muestras antes de la sustitución en serie
Antes de cambiar la pieza eMMC aprobada en un producto, se recomienda encarecidamente validar con muestras. Como mínimo, compruebe:
- el reconocimiento del dispositivo por parte del host;
- el arranque desde la partición prevista;
- la estabilidad de lectura y escritura;
- la programación de la imagen de firmware y el proceso de actualización;
- el funcionamiento en condiciones normales y de temperatura elevada;
- el comportamiento ante ciclos de encendido y reset;
- pruebas de estrés de lectura y escritura más prolongadas cuando proceda.
Para cambios en producción, el plan de validación debe definirlo el equipo de ingeniería responsable del producto final.
Información que debe facilitar al solicitar una alternativa de eMMC
- el número de pieza original completo;
- una foto nítida de la etiqueta del chip;
- la hoja de datos original o un enlace, si está disponible;
- la capacidad requerida;
- el tamaño del encapsulado y el número de bolas;
- la aplicación o el tipo de equipo de destino;
- el requisito de temperatura comercial, industrial o automotriz;
- la cantidad requerida y el plazo de entrega previsto;
- si es aceptable una pieza de sustitución de mayor capacidad;
- si se requiere probar muestras antes del pedido en serie.
Cómo Yunhan Zhilan puede apoyar su requerimiento de eMMC
Yunhan Zhilan puede ayudar a los clientes a revisar las opciones de aprovisionamiento disponibles para chips eMMC y a cribar posibles alternativas a partir del número de pieza original, la información del encapsulado y los requisitos de la aplicación.
- Búsqueda del modelo original: comprobamos la disponibilidad del número de pieza exacto del fabricante.
- Cribado de piezas alternativas: comparamos capacidad, encapsulado, tensión, versión del estándar y grado de temperatura.
- Modelos difíciles de encontrar: ayudamos a buscar dispositivos de memoria descatalogados o de suministro complicado.
- Soporte de muestras: facilitamos la verificación en pequeñas cantidades antes de pedidos mayores cuando las condiciones de suministro lo permiten.
- Soporte documental: ayudamos a organizar las hojas de datos disponibles, las fotos de etiquetas y la información básica de comparación.
- Envíos internacionales: apoyamos a los clientes en el extranjero con opciones de entrega prácticas.
¿Busca una sustitución de eMMC?
Envíe el número de pieza original, la capacidad, el encapsulado y la cantidad requerida.
Podemos ayudarle a comprobar la disponibilidad exacta y las posibles alternativas compatibles. La compatibilidad final debe verificarse mediante la revisión de la hoja de datos, la comprobación del diseño de la PCB y las pruebas con muestras.
Principio final de selección
La mejor sustitución de eMMC es la pieza que encaja con el diseño original en los planos eléctrico, mecánico, de software y de aprovisionamiento. La capacidad es solo el punto de partida. El encapsulado, el mapa de bolas, la tensión, la versión de eMMC, el modo de velocidad, el grado de temperatura, el comportamiento de arranque y los resultados de validación deben revisarse antes de adoptar una alternativa.
Para reparación y aprovisionamiento de bajo volumen, el proceso puede ser más rápido, pero el principio sigue siendo el mismo: envíe primero el modelo original exacto y los detalles de la aplicación, y después evalúe las opciones disponibles antes de realizar el pedido.
