Os displays de caracteres LCD1602A continuam sendo uma escolha prática para painéis de controle, equipamentos de teste, kits didáticos e produtos embarcados que precisam apenas de uma saída de texto clara. O mesmo display 16 × 2 é normalmente fornecido em duas configurações de interface: a versão paralela original e a versão equipada com placa adaptadora I2C.
A área de exibição pode parecer praticamente idêntica, mas as duas versões impõem exigências bem diferentes ao controlador, ao cabeamento e ao software. Este guia explica a diferença e apresenta um método de seleção direto para equipes de compras e de desenvolvimento.
Qual é a principal diferença?
Um módulo LCD1602A padrão expõe diretamente a interface paralela do controlador. Em uma conexão típica de 4 bits, o host utiliza as linhas de controle RS e Enable junto com quatro linhas de dados. O pino R/W costuma ser ligado ao terra quando a aplicação apenas escreve no display.
A versão I2C acrescenta uma pequena placa adaptadora, normalmente chamada de backpack I2C. Essa placa em geral usa um PCF8574 ou um expansor de E/S de 8 bits compatível para converter os comandos I2C nos sinais paralelos exigidos pelo controlador do LCD. O microcontrolador passa então a se comunicar por SDA e SCL, em vez de acionar diretamente os pinos do LCD.

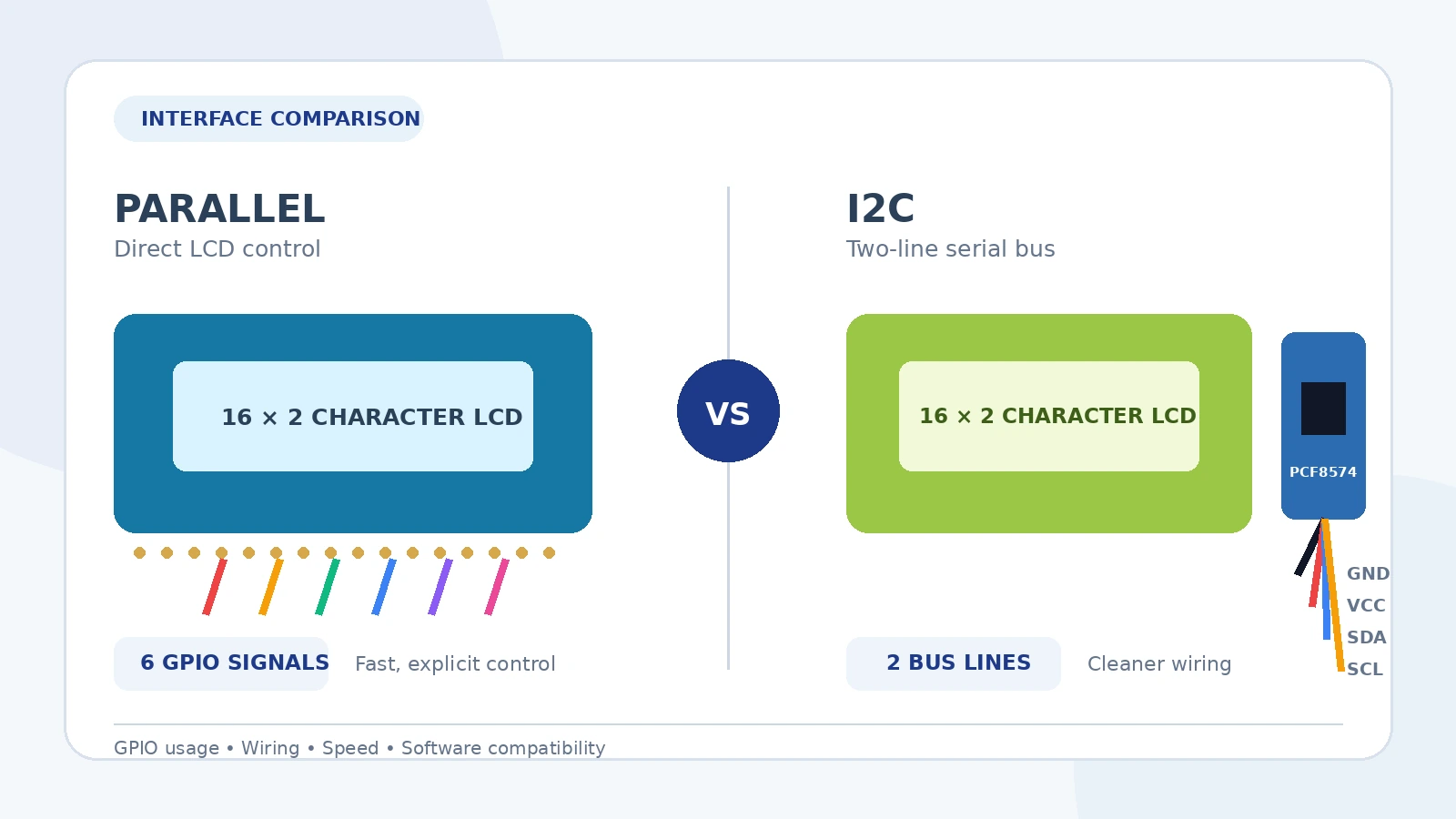

Comparação rápida
| Critério de seleção | LCD1602A com interface paralela | LCD1602A com placa adaptadora I2C |
|---|---|---|
| Pinos do controlador normalmente necessários | Cerca de seis pinos GPIO na ligação usual de 4 bits somente para escrita | Duas linhas do barramento I2C: SDA e SCL |
| Cabeamento | Mais fios de sinal individuais | Normalmente quatro conexões externas: alimentação, terra, SDA e SCL |
| Caminho de comunicação | O microcontrolador aciona a interface do LCD diretamente | Os dados I2C passam por um expansor de E/S antes de chegar ao LCD |
| Velocidade de atualização | Normalmente mais rápida e mais direta | Normalmente mais lenta, porque cada operação no LCD exige transferências I2C |
| Software | Amplamente suportado por bibliotecas padrão compatíveis com HD44780 | Exige uma biblioteca I2C LCD que corresponda à ligação e ao endereço da placa adaptadora |
| Depuração | Mais fios, mas o mapeamento dos sinais é explícito | Cabeamento mais limpo, mas o endereço e o mapeamento dos pinos da placa precisam estar corretos |
| Melhor aplicação | Controladores com muitos pinos, atualizações rápidas e projetos totalmente controlados | Cabeamento compacto, poucos GPIO e projetos que compartilham um barramento I2C |
Quando a versão paralela é a melhor escolha
1. O controlador tem GPIO livre suficiente
Para um Arduino Uno, uma placa controladora tipo CLP ou uma placa de MCU personalizada com pinos livres adequados, a conexão direta pode ser a solução técnica mais simples. Não há expansor adicional nem endereço I2C a configurar.
2. A velocidade de atualização do display importa
Um LCD de caracteres não é destinado a animações, mas algumas aplicações reescrevem linhas completas com frequência. O controle paralelo direto evita a sobrecarga extra das transações I2C e geralmente proporciona atualizações mais rápidas.
3. Você precisa de um mapeamento de hardware previsível
Com uma interface direta, o esquema elétrico define exatamente qual pino do controlador se conecta a RS, Enable e a cada linha de dados. Isso é útil em projetos de produção nos quais o firmware, a PCB e a interface do display são controlados em conjunto.
4. Você quer evitar diferenças de compatibilidade entre placas adaptadoras
As placas adaptadoras I2C nem sempre têm a mesma ligação interna. Duas placas que usam um expansor de E/S semelhante podem mapear as saídas do expansor para os pinos do LCD de formas diferentes. Um módulo paralelo direto elimina essa variável adicional de compatibilidade.
Quando a versão I2C é a melhor escolha
1. Os pinos GPIO são limitados
Esse é o motivo mais comum para escolher a versão I2C. O display compartilha as linhas SDA e SCL do controlador, deixando mais pinos disponíveis para sensores, relés, botões e interfaces de comunicação.
2. Você quer uma montagem mais limpa e mais rápida
Uma conexão de quatro fios é mais fácil de montar, inspecionar e dar manutenção do que um chicote paralelo maior. Isso pode ser especialmente útil para protótipos, kits didáticos e pequenos lotes de produção.
3. O projeto já utiliza um barramento I2C
Muitos sistemas embarcados já conectam dispositivos como sensores de temperatura, relógios de tempo real ou expansores de E/S por I2C. Um LCD I2C normalmente pode compartilhar o mesmo barramento, desde que os endereços dos dispositivos, os níveis de tensão e a carga total do barramento sejam adequados.
4. O display fica montado longe da placa controladora principal
Reduzir o número de condutores pode simplificar o cabo do painel frontal. No entanto, o I2C ainda é destinado principalmente a conexões curtas em nível de placa. O comprimento do cabo, o ruído elétrico, a resistência de pull-up e a velocidade do barramento devem ser avaliados para a instalação real.
Verificações importantes antes de comprar
Compatibilidade do controlador e do conjunto de instruções
Muitos módulos LCD1602A são projetados em torno do conjunto de comandos HD44780 ou de um controlador compatível. Confirme o controlador exato ou a declaração de compatibilidade quando o firmware depender de um conjunto de instruções ou de um requisito de temporização específico.
Tensão de operação e níveis lógicos
Não presuma que todo display e toda placa adaptadora sirvam para qualquer controlador de 3.3 V ou 5 V. Verifique a alimentação da lógica do LCD, os requisitos do backlight e a tensão de pull-up do I2C. Um módulo alimentado com 5 V pode manter seus pull-ups de I2C em 5 V, o que pode não ser aceitável para um microcontrolador sem tolerância a 5 V.
Endereço I2C
A família PCF8574 usa entradas de seleção de endereço, mas o endereço real depende da variante do expansor e de como os jumpers de endereço da placa adaptadora estão configurados. Faça uma varredura do barramento ou confirme o endereço padrão do fornecedor antes de diagnosticar o software.
Mapeamento dos pinos da placa adaptadora
Uma biblioteca I2C precisa saber como as saídas do expansor se conectam a RS, Enable, aos pinos de dados e ao controle do backlight. Um endereço I2C correto, por si só, não garante que a configuração da biblioteca corresponda à placa adaptadora.
Ajuste de contraste
As duas versões normalmente exigem ajuste de contraste. Em um módulo direto, isso é feito pelo pino VO e por um potenciômetro externo. A maioria das placas adaptadoras I2C inclui um pequeno potenciômetro de ajuste. Uma tela em branco ou uma fileira de blocos sólidos pode ser um problema de contraste ou de inicialização, e não um display defeituoso.
Pontos comuns de solução de problemas
- Backlight ligado, mas sem caracteres: verifique o contraste, a temporização de inicialização, o mapeamento dos pinos e a alimentação.
- Blocos sólidos na primeira linha: o LCD pode estar alimentado, mas talvez não tenha concluído a inicialização.
- Dispositivo I2C não detectado: verifique a ligação de SDA/SCL, o terra comum, o endereço, os pull-ups e a tensão.
- Caracteres aleatórios ou corrompidos: inspecione a estabilidade da alimentação, o comprimento do cabo, a temporização e conexões soltas.
- A biblioteca compila, mas o display não responde: confirme se a biblioteca suporta o mapeamento real da placa adaptadora e os parâmetros corretos do construtor.
Guia de seleção simples
Escolha o LCD1602A paralelo quando o controlador tiver GPIO suficiente, quando atualizações diretas mais rápidas forem úteis ou quando a interface precisar ser totalmente controlada em um projeto de hardware personalizado.
Escolha o LCD1602A I2C quando a economia de GPIO, o cabeamento organizado e a montagem rápida forem mais importantes do que a velocidade máxima de atualização.
Para a maioria dos protótipos e projetos no estilo Arduino com vários sensores, a versão I2C costuma ser mais conveniente. Para hardware de produção com custo controlado, pinos disponíveis e um projeto de PCB fixo, a versão paralela direta pode ser mais simples e mais fácil de padronizar.
