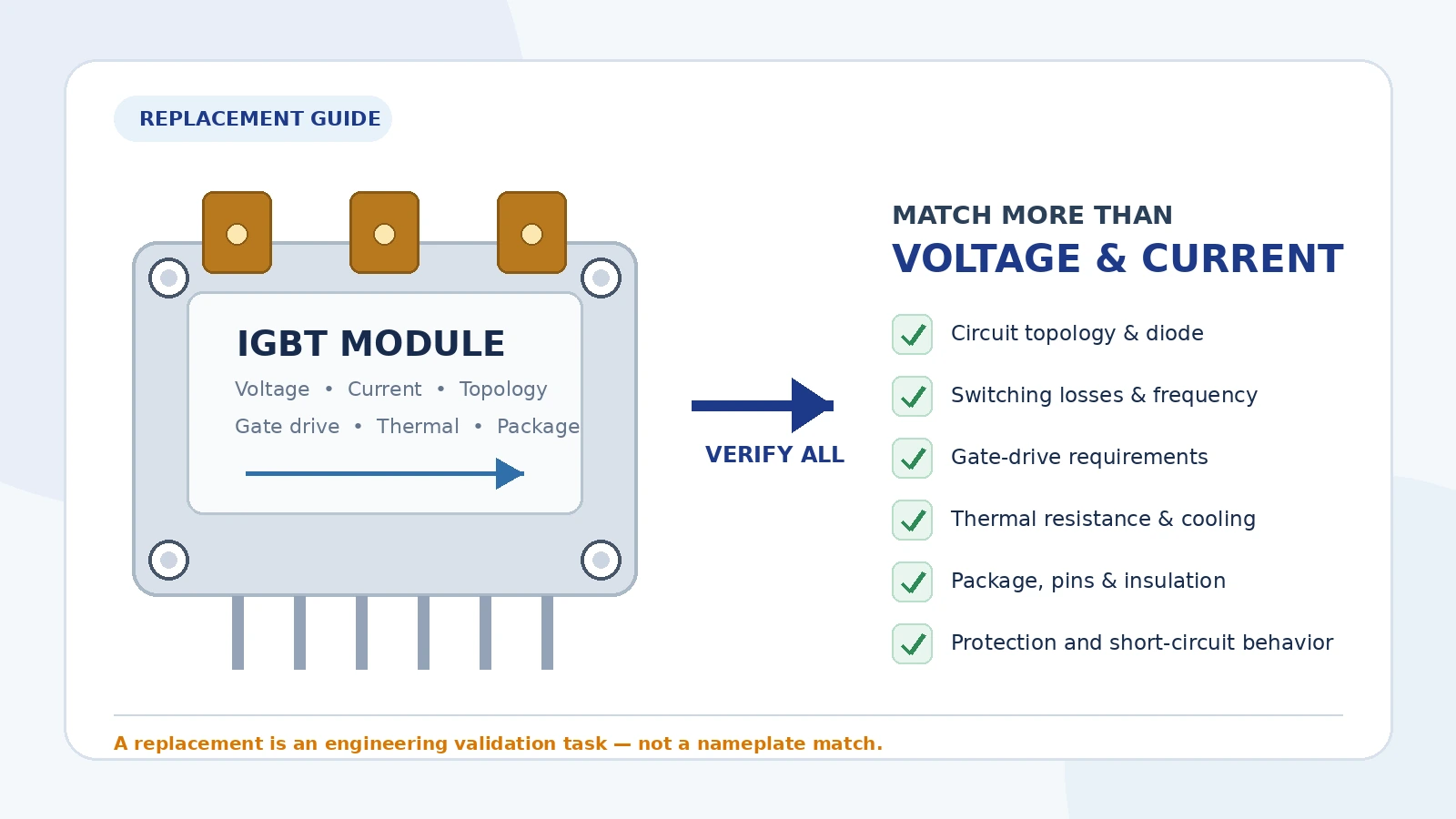

Como Selecionar o Módulo IGBT Correto para Substituição

Substituir um módulo IGBT não é tão simples quanto encontrar outra peça com a mesma tensão e a mesma corrente impressas na folha de dados. Dois módulos podem ser descritos como dispositivos de 1200 V e 200 A e ainda assim não serem substitutos adequados, porque o circuito interno, o comportamento de comutação, os requisitos de acionamento de gate, o caminho térmico, o arranjo dos terminais ou as características de proteção são diferentes.

Um processo de substituição confiável começa, portanto, pelo módulo original e pelas condições de operação do equipamento. O objetivo não é apenas encontrar um módulo capaz de ligar, mas sim um que opere com segurança no inversor, acionamento de motor, nobreak (UPS), máquina de solda, sistema servomotor ou conversor de potência industrial já existente.

Importante: os módulos IGBT são usados em equipamentos que contêm tensões perigosas e energia armazenada. A substituição, os ensaios e a entrada em operação devem ser executados por pessoal qualificado, depois que o barramento CC tiver sido isolado, descarregado e verificado como seguro.

Por que as tensões e correntes nominais não bastam

Os valores nominais de destaque fornecem apenas a primeira etapa de triagem. A tensão coletor-emissor define um limite absoluto do dispositivo sob condições especificadas; ela não informa automaticamente se o módulo tem margem suficiente para a tensão real do barramento CC, para os sobressinais de comutação e para as condições transitórias. Do mesmo modo, a corrente nominal está normalmente associada a temperaturas de cápsula ou de junção definidas e não pode ser tratada como a corrente contínua utilizável em qualquer aplicação.

O módulo de reposição também precisa se adequar ao sistema elétrico e mecânico existente. Um dispositivo com menor perda de condução pode ter maior perda de comutação. Uma geração de chip mais nova pode exigir um resistor de gate diferente. Um módulo com o contorno de encapsulamento correto pode ter topologia interna ou conexão de NTC diferente. Cada uma dessas diferenças pode afetar a confiabilidade.

Lista de verificação para substituição em resumo

Área	O que deve ser verificado	Por que isso importa
Topologia	Chave simples, meia ponte, six-pack, chopper, PIM, três níveis ou outro circuito	O circuito interno e as funções dos terminais devem corresponder ao projeto original
Tensão	VCES, tensão do barramento CC, sobressinal e margem para transitórios	Margem insuficiente pode causar avalanche, ruptura ou falha catastrófica
Corrente	Corrente RMS, média e de pico nas temperaturas reais de cápsula e de junção	A corrente de placa de identificação, sozinha, não define a corrente utilizável na aplicação
Perdas	VCE(sat), Eon, Eoff, perda do diodo e frequência de comutação	A geração total de calor determina a temperatura de junção e a necessidade de refrigeração
Acionamento de gate	VGE recomendado, carga de gate, resistência interna e Rg externo	Condições de acionamento incorretas podem aumentar perdas, sobressinais ou disparo parasita
Projeto térmico	RthJC, RthCH, Tjmax, dissipador, material de interface e montagem	O substituto deve permanecer abaixo da temperatura de junção admissível
Encapsulamento	Contorno, furos de fixação, posição dos terminais, altura e folgas	Um módulo mecanicamente parecido ainda pode ser eletricamente incompatível
Proteção	Capacidade de curto-circuito, comportamento de dessaturação, NTC e isolação	O driver e o circuito de proteção existentes devem continuar operando corretamente

1. Confirme a topologia do circuito interno

Esta é a primeira verificação inegociável. Os módulos IGBT estão disponíveis em muitos circuitos internos, incluindo:

• IGBT único com diodo antiparalelo;
• módulos de meia ponte com IGBT duplo;
• módulos inversores trifásicos six-pack;
• módulos chopper de frenagem;
• módulos conversor-inversor-freio ou PIM;
• circuitos NPC de três níveis, tipo T e outros multiníveis;
• módulos com retificadores integrados, elementos de frenagem, sensores NTC ou emissores auxiliares.

Compare o diagrama de circuito nas duas folhas de dados. Não confie apenas no nome do encapsulamento ou em uma contagem de terminais semelhante. Os terminais principais, os pinos de gate, os pinos de referência do emissor, o sentido do diodo, os pinos do NTC e as conexões auxiliares devem todos corresponder ao circuito original.

2. Selecione a classe de tensão correta

A tensão coletor-emissor do módulo de reposição deve ser alta o suficiente para o esforço elétrico real, e não apenas para a tensão nominal de entrada. Considere:

• a tensão máxima do barramento CC, incluindo condições de entrada em tensão elevada;
• a energia regenerativa e a elevação do barramento CC;
• o sobressinal de comutação causado pela indutância parasita;
• transitórios anormais ou de falha;
• as orientações do fabricante sobre derating e projeto.

Por exemplo, um sistema com barramento CC nominal bem abaixo de 1200 V ainda pode exigir um módulo de 1200 V, porque o sobressinal de comutação e a margem de projeto precisam ser incluídos. Um módulo de tensão mais baixa nunca deve ser escolhido apenas porque a tensão normal de operação parece aceitável.

3. Avalie a corrente nas condições reais de operação

Verifique mais do que a classe de corrente da folha de dados. O esforço de corrente real pode incluir:

• corrente de fase RMS contínua;
• corrente média por chave;
• corrente de pico do motor ou da carga;
• corrente de partida, aceleração e sobrecarga;
• corrente de pulso curto durante atrasos de controle ou proteção;
• desequilíbrio de corrente causado pela modulação e pelo quadrante de operação.

A corrente admissível depende fortemente da temperatura de junção e de cápsula. Um módulo especificado para determinada corrente sob uma condição controlada de temperatura de cápsula pode suportar muito menos corrente em um painel quente com refrigeração limitada. Compare as características de saída, a área de operação segura e as condições de temperatura relevantes nas folhas de dados.

4. Compare as perdas de condução e de comutação

A comparação de perdas é essencial, pois o substituto deve funcionar com a frequência de comutação e o sistema de refrigeração existentes.

Perda de condução

Compare a tensão de saturação coletor-emissor, VCE(sat), em corrente e temperatura de junção representativas. Um único valor típico a 25 °C não é suficiente. Analise as curvas ou os valores máximos em temperatura elevada, quando disponíveis.

Perda de comutação

Compare a energia de entrada em condução, a energia de corte e a energia de recuperação reversa do diodo sob condições de ensaio semelhantes. Preste atenção a:

• tensão do barramento CC;
• corrente de coletor;
• temperatura de junção;
• tensão de gate;
• resistência de gate externa;
• indutância parasita.

Valores de perda medidos em condições diferentes não podem ser comparados diretamente sem ajuste. Um módulo otimizado para baixa perda de condução pode não apresentar a menor perda total em uma aplicação de alta frequência.

5. Verifique o diodo de roda livre

Em acionamentos de motor e em muitos circuitos inversores, o diodo antiparalelo é parte crítica do desempenho do sistema. Compare:

• tensão direta do diodo;
• carga e energia de recuperação reversa;
• capacidade de corrente repetitiva e de surto;
• resistência térmica do diodo;
• suavidade e comportamento de comutação.

Um substituto com diodo inadequado pode aumentar perdas, interferência eletromagnética ou esforço de tensão, mesmo quando o próprio IGBT parece compatível.

6. Verifique a compatibilidade do acionamento de gate

O driver existente deve ser capaz de ligar e desligar o novo módulo corretamente. Analise as tensões de gate positiva e negativa recomendadas pelo fabricante, a VGE máxima, a carga de gate, a capacitância gate-emissor, a resistência de gate interna e o comportamento do limiar de gate.

Os resistores de gate externos de entrada e de corte podem precisar de ajuste. A resistência de gate influencia a velocidade de comutação, dv/dt, di/dt, a perda de comutação e o sobressinal de tensão. Ela também afeta a suscetibilidade ao disparo parasita pela capacitância de Miller. Não presuma que os valores originais dos resistores sejam automaticamente adequados para uma geração de chip diferente.

Verifique também se o módulo utiliza terminais de emissor auxiliar para o retorno do driver. Usar a conexão de emissor auxiliar correta ajuda a reduzir o efeito da indutância do emissor de potência sobre a malha de gate.

7. Recalcule o projeto térmico

Um substituto só deve ser aceito depois de estimar as perdas do dispositivo e a temperatura de junção resultante. O caminho térmico relevante normalmente inclui:

• resistência térmica junção-cápsula, RthJC, do IGBT;
• resistência térmica junção-cápsula do diodo;
• resistência térmica cápsula-dissipador, RthCH;
• espessura e condutividade do material de interface térmica;
• desempenho térmico do dissipador para o ambiente ou para o fluido de arrefecimento;
• impedância térmica transitória para cargas pulsadas.

Compare a temperatura máxima de junção e também a margem de operação recomendada. Um substituto com valores elétricos semelhantes, mas pior resistência térmica, pode superaquecer no dissipador existente. Por outro lado, a qualidade da instalação — incluindo planeza, aplicação de pasta térmica e torque de fixação — pode invalidar um cálculo térmico que de outra forma estaria correto.

8. Confirme a compatibilidade do encapsulamento e dos terminais

A intercambiabilidade mecânica exige mais do que dimensões semelhantes. Verifique o desenho de contorno completo:

• comprimento, largura e altura totais;
• posições dos furos de fixação e torque especificado;
• localização dos terminais principais, tamanhos de rosca e polaridade;
• leiaute dos pinos de controle e estilo do conector;
• distâncias de escoamento e de isolamento no ar;
• construção da placa de base e método de isolação;
• distância até a barra de cobre, a placa do driver e o invólucro.

Nunca force o alinhamento de uma barra de cobre ou de um conector de controle. O esforço mecânico sobre os terminais pode danificar as ligações internas ou a isolação e criar problemas de confiabilidade a longo prazo.

9. Verifique isolação, sensores e recursos integrados

Compare a tensão de isolação e as condições sob as quais ela é especificada. Confirme também se os dois módulos contêm as mesmas funções integradas, tais como:

• tipo de termistor NTC e curva de resistência;
• terminais auxiliares de coletor ou de emissor;
• resistores de gate integrados;
• sensor de corrente integrado;
• material térmico de mudança de fase ou pré-aplicado;
• terminais press-fit, soldados ou parafusados.

Uma característica de NTC diferente pode fazer o controlador calcular uma temperatura incorreta, afetando os limites de proteção ou o controle do ventilador.

10. Verifique o comportamento em curto-circuito e a proteção

Muitos drivers industriais usam detecção de dessaturação ou monitoramento da tensão coletor-emissor. O tempo de suportabilidade a curto-circuito do substituto, o comportamento da VCE durante a corrente de falha, as condições de gate e a estratégia de corte suave necessária devem ser compatíveis com o circuito de proteção existente.

Analise com atenção as condições de ensaio de curto-circuito do fabricante. A capacidade especificada normalmente é válida apenas sob condições definidas de tensão CC, tensão de gate, temperatura de junção e indutância parasita. Ela não deve ser tratada como garantia ilimitada.

11. Considere diferenças de geração e de tecnologia de comutação

Uma geração mais nova pode oferecer perdas menores ou melhor capacidade de temperatura, mas também pode comutar mais rápido. Bordas mais rápidas podem aumentar o sobressinal de tensão, a interferência eletromagnética e a sensibilidade à indutância da barra de cobre e da malha de gate. Valide:

• formas de onda de entrada em condução e de corte;
• sobressinal máximo de VCE;
• tensão gate-emissor durante a comutação;
• disparo induzido por dv/dt;
• corrente de pico do driver;
• EMI e esforço sobre a isolação.

Os avanços de tecnologia só têm valor quando o circuito ao redor consegue suportá-los.

12. Inspecione o sistema que falhou antes de instalar o substituto

Um módulo IGBT frequentemente falha por causa de um problema em outro ponto. Antes de instalar um novo módulo, inspecione e teste:

• a saída do driver de gate e as fontes de alimentação isoladas;
• resistores, diodos e conectores do driver de gate;
• capacitores do barramento CC e componentes de snubber;
• fixadores da barra de cobre e sinais de arco elétrico;
• ventiladores de refrigeração, bombas, obstrução do dissipador e pasta térmica;
• sensores de corrente e circuitos de proteção;
• motor, carga e fiação de saída quanto a curto-circuitos ou falha de isolação.

Instalar um novo módulo sem encontrar a causa raiz pode destruir o substituto imediatamente.

Fluxo de trabalho recomendado para a substituição

1. Identifique o código exato da peça original. Registre todos os sufixos e marcas de revisão.
2. Obtenha a folha de dados oficial. Não confie apenas nas descrições de marketplaces.
3. Documente a aplicação. Registre tensão do barramento CC, corrente, frequência de comutação, refrigeração, tensões do driver e estratégia de falha.
4. Faça a triagem por topologia, classe de tensão e encapsulamento. Rejeite qualquer candidato que falhe em uma verificação fundamental de compatibilidade.
5. Compare perdas e desempenho térmico. Estime a temperatura de junção em condições normais e de sobrecarga.
6. Analise o acionamento de gate e a proteção. Confirme valores de resistores, corrente do driver, dessaturação e comportamento de corte suave.
7. Confira os desenhos mecânicos e as instruções de montagem. Verifique terminais, torque e folgas de isolação.
8. Faça a entrada em operação com risco reduzido. Use ensaios com limitação de corrente ou controlados quando o projeto do equipamento permitir, monitore formas de onda e temperatura e aumente a carga gradualmente.

Informações a fornecer ao solicitar uma substituição

Para receber uma recomendação de equivalência realmente útil, forneça o máximo possível das seguintes informações:

• código completo da peça original e fotos nítidas da etiqueta;
• folha de dados do fabricante original;
• tipo de equipamento e aplicação;
• tensão do barramento CC ou de entrada;
• corrente contínua e de pico;
• frequência de comutação;
• tensões positiva e negativa do driver de gate;
• fotos do módulo, dimensões e arranjo dos terminais;
• método de refrigeração e informações do dissipador;
• sintomas da falha e quantidade necessária.

Como a Yunhan Zhilan pode apoiar sua demanda de IGBT

Quando o módulo original é difícil de encontrar, está descontinuado ou só está disponível por canais incertos, nossa equipe pode organizar o processo de fornecimento em torno da aplicação exata, em vez de depender de uma simples verificação de semelhança de código.

• Fornecimento do modelo exato: verificamos a disponibilidade do fabricante original e do sufixo completo.
• Peças descontinuadas e difíceis de encontrar: buscamos canais alternativos de fornecimento e identificamos opções realistas de compra.
• Triagem de substitutos: comparamos topologia, valores nominais, encapsulamento, acionamento de gate e dados térmicos antes de sugerir candidatos.
• Verificação de documentos e fotos: analisamos fotos da etiqueta, códigos de data, condição do encapsulamento e folhas de dados disponíveis.
• Fornecimento de amostras e lotes: apoiamos a verificação em pequenas quantidades antes de pedidos maiores, quando as condições de fornecimento permitem.
• Entrega internacional: organizamos opções práticas de envio para clientes no exterior.

Princípio final de seleção

O substituto correto é o módulo que corresponde à aplicação completa — e não apenas à tensão e à corrente impressas no título de um produto. Topologia, esforço elétrico, características de comutação, acionamento de gate, comportamento do diodo, desempenho térmico, encapsulamento, isolação e proteção devem ser analisados em conjunto.

Quando não existe um substituto exato, a alternativa deve ser tratada como uma alteração de engenharia. Valide-a por meio de cálculos, comparação de folhas de dados e ensaios controlados antes de devolver o equipamento à operação plena.
