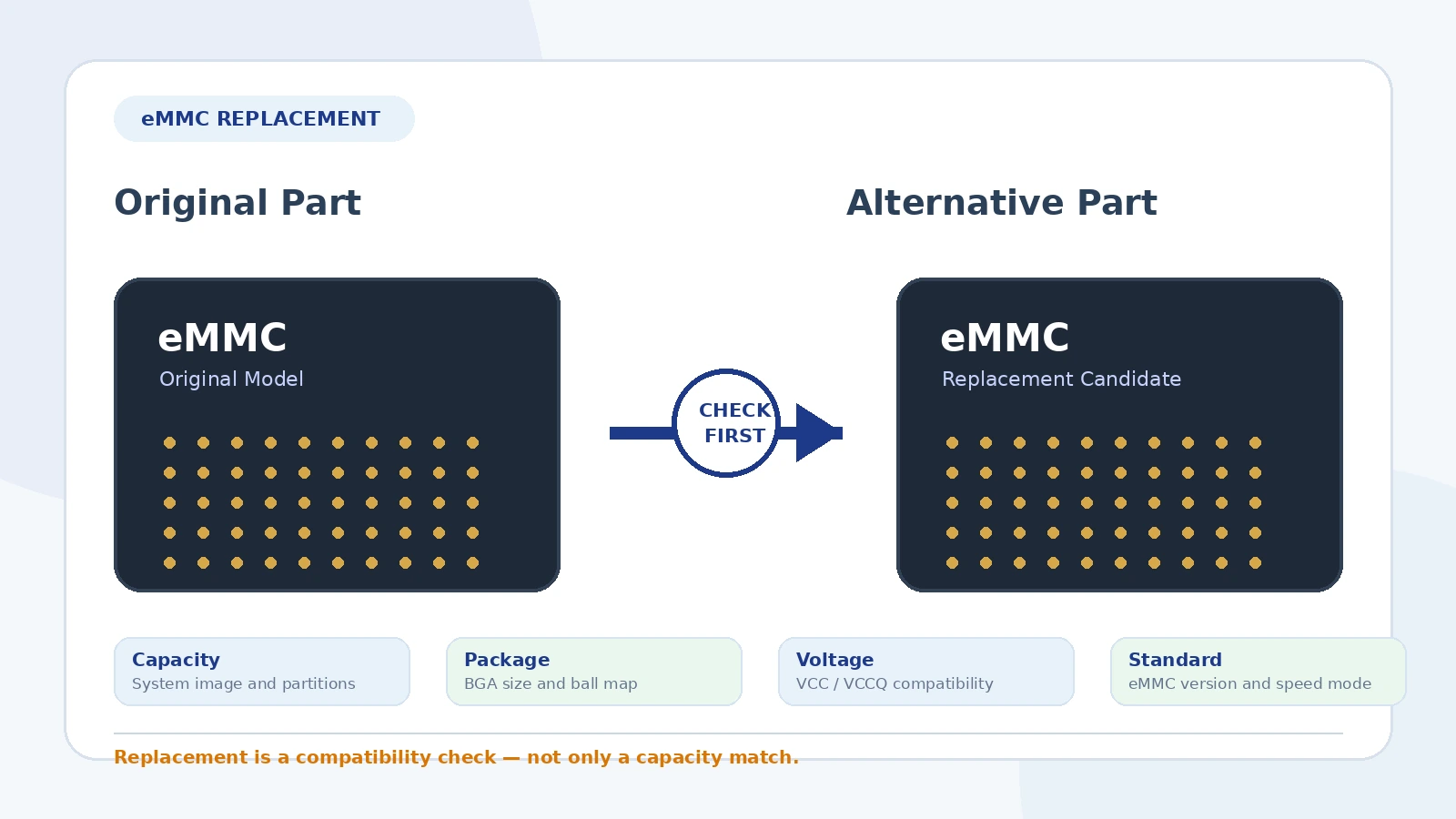

Substituição de eMMC: o que verificar antes de trocar por uma peça alternativa

Quando um chip eMMC se torna difícil de comprar, sai de linha ou fica caro demais, é tentador substituí-lo por outro dispositivo com a mesma capacidade. Em projetos reais, isso normalmente não basta. O eMMC é um dispositivo de armazenamento embarcado que reúne memória NAND flash, controlador e interface MMC em um encapsulamento BGA; por isso, a substituição depende tanto da compatibilidade elétrica quanto da compatibilidade em nível de sistema.

Um eMMC alternativo adequado deve ser verificado em relação ao part number original, ao footprint na placa, à configuração de boot, aos requisitos de firmware e à aplicação de destino. Este guia explica os principais itens que devem ser conferidos antes de trocar por um eMMC alternativo.

Por que a substituição de eMMC exige mais do que igualar a capacidade

Dois chips eMMC podem ser descritos como dispositivos de 8GB, 16GB ou 32GB, mas isso não garante que sejam intercambiáveis. O substituto pode usar outro tamanho de encapsulamento, mapa de esferas, faixa de tensão, comportamento de boot, modo de velocidade, comportamento de firmware, grau de temperatura ou status de ciclo de vida.

Em equipamentos de produção, uma substituição incorreta pode causar problemas como falha de boot, atualização de firmware instável, falha no reconhecimento do armazenamento, problemas de integridade de sinal, incompatibilidade de soldagem ou comportamento inesperado sob estresse térmico. Por esse motivo, a substituição de eMMC deve ser tratada como uma análise de compatibilidade, e não como uma simples troca de produto.

Checklist de substituição em resumo

Item verificado	O que comparar	Por que isso importa
Capacidade	Capacidade útil para o usuário e requisitos de partição	A imagem do sistema, as partições de boot e o processo de atualização devem caber no substituto
Encapsulamento	Tamanho, espessura e número de esferas do BGA	O chip deve corresponder ao footprint da placa e ao processo de montagem
Mapa de esferas	Esferas de sinal, alimentação, terra, reservadas e sem conexão	Encapsulamentos parecidos ainda podem ter pinagens diferentes
Tensão	Níveis de alimentação VCC e VCCQ	Compatibilidade de tensão incorreta pode impedir o funcionamento ou danificar o dispositivo
Versão de eMMC	eMMC 4.x, 5.0, 5.1 ou outro padrão suportado	O controlador host e o bootloader devem suportar o conjunto de recursos do dispositivo
Modo de velocidade	Legacy, High Speed, HS200, HS400 e ajustes de timing	Modos de velocidade não suportados podem causar problemas de reconhecimento ou estabilidade
Grau de temperatura	Faixa de temperatura comercial, industrial ou automotiva	Equipamentos industriais e de uso externo muitas vezes exigem faixa de operação mais ampla
Comportamento de boot	Partição de boot, área de usuário, RPMB e configuração do EXT_CSD	Alguns sistemas dependem de configurações específicas de boot e segurança
Validação de software	Imagem do sistema operacional, bootloader, driver e processo de atualização de firmware	O substituto deve ser validado na placa de destino real

1. Comece pelo part number original completo

O primeiro passo é identificar o modelo original completo, incluindo todos os sufixos. Os part numbers de memória geralmente trazem informações sobre densidade, encapsulamento, faixa de temperatura, geração, classe de velocidade e opções específicas do fabricante. Um nome de modelo abreviado pode não ser suficiente para a triagem de substitutos.

Ao solicitar um cross-reference, forneça fotos nítidas da etiqueta e a marcação completa presente no chip ou na embalagem original. Se o data sheet original estiver disponível, inclua-o. Isso reduz o risco de escolher um candidato com encapsulamento ou configuração incorretos.

2. Iguale a capacidade e os requisitos da imagem do sistema

A capacidade é o parâmetro mais visível, mas ainda assim exige uma análise cuidadosa. Um substituto com a mesma capacidade nominal deve oferecer espaço útil suficiente para a imagem do sistema operacional, os dados da aplicação, as partições de boot e as atualizações futuras.

Em alguns casos, a aplicação aceita um substituto de maior capacidade. Em outros, a imagem de software, a tabela de partições ou o processo de programação em produção podem exigir uma faixa de capacidade específica. Antes de alterar a capacidade, confirme que o sistema host, o firmware e as ferramentas de produção suportam o novo dispositivo.

3. Confirme as dimensões do encapsulamento e o footprint BGA

Os dispositivos eMMC são fornecidos em encapsulamentos BGA com diferentes tamanhos, quantidades de esferas e espessuras. O substituto deve corresponder fisicamente ao footprint da placa, ou o projeto da placa precisa ser alterado. Verifique:

• comprimento e largura do encapsulamento;
• espessura do encapsulamento e restrições de altura;
• quantidade e passo das esferas;
• requisitos de standoff e perfil de soldagem;
• área de keep-out ao redor dos componentes próximos;
• compatibilidade com o stencil existente e o processo de refusão.

Mesmo quando o contorno do encapsulamento parece semelhante, o desenho mecânico detalhado deve ser analisado antes de escolher um substituto.

4. Verifique o mapa de esferas e a compatibilidade de pinos

Esta é uma das verificações mais importantes. O substituto deve corresponder às atribuições originais de sinal, alimentação, terra e esferas reservadas. Um dispositivo com a mesma quantidade de esferas não é automaticamente compatível pino a pino.

Preste atenção nas linhas de dados, no comando, no clock, no reset, no data strobe, nos trilhos de alimentação, nas esferas de terra, nas esferas reservadas e nas posições sem conexão. Alguns projetos também podem depender de sinais ou recursos específicos que não são necessários em uma aplicação mais simples.

Um encapsulamento equivalente não é suficiente. Sempre compare o data sheet controlado do fabricante ou o mapa de esferas oficial antes de tratar um eMMC como substituto direto.

5. Verifique a compatibilidade de tensão VCC e VCCQ

Os dispositivos eMMC usam domínios de alimentação separados. A alimentação do núcleo NAND e a alimentação da interface devem corresponder ao projeto do host. Analise os níveis exigidos de VCC e VCCQ e confirme que a placa de destino os suporta.

Se o sistema original foi projetado para uma tensão de I/O específica, o dispositivo alternativo deve ser compatível com essa tensão. Uma incompatibilidade pode levar a falha de boot, comunicação instável ou danos ao dispositivo.

6. Compare o padrão eMMC e os recursos suportados

O eMMC evoluiu ao longo de várias versões de padrão, incluindo as gerações 4.x e 5.x, amplamente utilizadas. Uma peça eMMC mais nova nem sempre é um problema, mas o controlador host, o bootloader e o sistema operacional precisam inicializá-la e operá-la corretamente.

Verifique o conjunto de comandos suportado, o comportamento do EXT_CSD, os recursos de boot, os modos de alta velocidade e quaisquer requisitos específicos do fabricante. Se a placa original foi projetada e validada com uma geração específica, é fortemente recomendável testar uma amostra antes de mudar para uma geração diferente.

7. Analise o modo de velocidade e a integridade de sinal

A compatibilidade do modo de velocidade pode afetar a estabilidade. O substituto deve suportar o modo de velocidade usado pelo host, como modo legacy, High Speed, HS200 ou HS400. Ter capacidade superior não significa automaticamente que a placa host possa utilizá-la com segurança.

Para operação em alta velocidade, o layout da placa, o comprimento das trilhas, a impedância, a qualidade do clock, o roteamento do data strobe, a configuração de pull-up e a integridade de alimentação podem influenciar a confiabilidade. Se o substituto alterar o comportamento de timing ou o modo de operação, valide a estabilidade de leitura e gravação nas condições reais do sistema.

8. Selecione o grau de temperatura correto

O grau de temperatura é importante para sistemas embarcados e industriais. Dispositivos de grau comercial podem ser aceitáveis para aplicações de consumo em ambientes internos, enquanto equipamentos industriais, de uso externo, de comunicação e ligados ao setor automotivo muitas vezes exigem capacidade de temperatura mais ampla.

Não substitua uma peça de grau industrial por uma de grau comercial, a menos que os requisitos da aplicação permitam isso claramente. Analise tanto as faixas de temperatura de operação e de armazenamento quanto as notas de derating do data sheet.

9. Verifique as partições de boot e a programação em produção

Muitos sistemas fazem boot diretamente do eMMC. O substituto deve suportar a configuração de boot exigida e ser compatível com o método de programação usado na produção ou no reparo. Verifique:

• suporte a partições de boot;
• tamanho da área de usuário e layout de partições;
• requisitos de RPMB, quando utilizados;
• largura do barramento de boot e configurações de modo de boot;
• ferramentas de programação em produção;
• processo de atualização e recuperação de firmware.

Se a imagem do sistema ou o bootloader espera uma configuração específica, o substituto deve ser testado na placa real antes de uma compra maior.

10. Considere a resistência e a carga de trabalho da aplicação

Embora este artigo foque na substituição e não na inspeção de saúde do dispositivo, a resistência (endurance) ainda importa na seleção de projeto. Aplicações com registro frequente de logs, gravações em banco de dados, gravação de vídeo ou coleta de dados industriais podem exigir um grau de dispositivo e uma capacidade que ofereçam resistência de gravação suficiente.

Quando a aplicação é intensiva em gravação, solicite informações do dispositivo que ajudem a avaliar a adequação, como família de produto, grau de temperatura, documentação relacionada à resistência e orientações de aplicação do fabricante. Evite escolher um substituto apenas por preço e capacidade.

11. Confirme a disponibilidade e o status de ciclo de vida

A seleção do substituto também é uma decisão de suprimentos. Uma alternativa tecnicamente adequada é pouco útil se já estiver próxima do fim de vida, disponível apenas em canais instáveis ou difícil de comprar para a produção futura.

Para projetos de longo prazo, verifique se o candidato tem disponibilidade razoável, prazo de entrega aceitável e opções de fornecimento estáveis. Para reparo e substituição de baixo volume, a disponibilidade pode ser o fator principal, mas a compatibilidade ainda deve ser confirmada.

12. Valide com amostras antes da substituição em lote

Antes de trocar a peça eMMC aprovada em um produto, a validação por amostras é fortemente recomendada. No mínimo, verifique:

• reconhecimento do dispositivo pelo host;
• boot a partir da partição pretendida;
• estabilidade de leitura e gravação;
• gravação da imagem de firmware e processo de atualização;
• operação em condições normais e de alta temperatura;
• comportamento em ciclos de energia e reset;
• testes de estresse de leitura/gravação mais longos, quando aplicável.

Para mudanças em produção, o plano de validação deve ser definido pela equipe de engenharia responsável pelo produto final.

Informações a fornecer ao solicitar um eMMC alternativo

• part number original completo;
• foto nítida da etiqueta do chip;
• data sheet original ou link, se disponível;
• capacidade necessária;
• tamanho do encapsulamento e quantidade de esferas;
• aplicação de destino ou tipo de equipamento;
• requisito de temperatura comercial, industrial ou automotiva;
• quantidade necessária e prazo de entrega desejado;
• se um substituto de maior capacidade é aceitável;
• se é necessário teste de amostras antes do pedido em lote.

Como a Yunhan Zhilan pode apoiar sua demanda de eMMC

A Yunhan Zhilan pode ajudar os clientes a verificar as opções de fornecimento disponíveis para chips eMMC e a triar possíveis alternativas com base no part number original, nas informações de encapsulamento e nos requisitos da aplicação.

• Busca do modelo original: verificamos a disponibilidade do part number exato do fabricante.
• Triagem de peças alternativas: comparamos capacidade, encapsulamento, tensão, versão do padrão e grau de temperatura.
• Modelos difíceis de encontrar: ajudamos a localizar dispositivos de memória descontinuados ou difíceis de comprar.
• Apoio com amostras: apoiamos a verificação em pequenas quantidades antes de pedidos maiores, quando as condições de fornecimento permitem.
• Apoio com documentação: ajudamos a organizar os data sheets disponíveis, fotos de etiquetas e informações básicas de comparação.
• Envio internacional: atendemos clientes no exterior com opções práticas de entrega.

Princípio final de seleção

O melhor substituto de eMMC é a peça que se encaixa no projeto original nos níveis elétrico, mecânico, de software e de suprimentos. A capacidade é apenas o ponto de partida. Encapsulamento, mapa de esferas, tensão, versão de eMMC, modo de velocidade, grau de temperatura, comportamento de boot e resultados de validação devem ser todos analisados antes de adotar uma alternativa.

Para reparo e compras de baixo volume, o processo pode ser mais rápido, mas o princípio é o mesmo: envie primeiro o modelo original exato e os detalhes da aplicação e, em seguida, avalie as opções disponíveis antes de fazer o pedido.

Referências técnicas

• Toradex — documentação de eMMC no Linux e notas sobre o padrão eMMC
• Micron — notas técnicas de e.MMC e recursos de checklist de design-in
• Kingston — visão geral da memória flash embarcada eMMC
• Swissbit — informações de produto e.MMC BGA e exemplos de encapsulamento
