تظل شاشات العرض الحرفية LCD1602A خياراً عملياً للوحات التحكم وأجهزة الاختبار والعدة التعليمية والمنتجات المدمجة التي لا تحتاج إلا إلى إخراج نصي واضح. وتُورَّد الشاشة نفسها بمقاس 16 × 2 عادةً بتكوينين للواجهة: النسخة المتوازية الأصلية، ونسخة مزوّدة بلوحة I2C ملحقة.
قد تبدو منطقة العرض متطابقة تقريباً، لكن النسختين تفرضان متطلبات مختلفة تماماً على وحدة التحكم والتوصيلات والبرمجيات. يوضّح هذا الدليل الفرق ويقدّم طريقة اختيار مباشرة لفرق الشراء والتطوير.
ما الفرق الأساسي؟
توفّر وحدة LCD1602A القياسية وصولاً مباشراً إلى الواجهة المتوازية لوحدة التحكم. وفي التوصيل النموذجي بأربع بتات (4-bit)، يستخدم المتحكم المضيف خطّي التحكم RS وEnable إلى جانب أربعة خطوط بيانات. أما طرف R/W فيُوصل غالباً بالأرضي عندما يقتصر التطبيق على الكتابة إلى الشاشة.
أما نسخة I2C فتضيف لوحة محوّل صغيرة تُعرف عادةً باسم I2C backpack. وتستخدم هذه اللوحة غالباً موسّع مداخل ومخارج PCF8574 أو ما يعادله بسعة 8-bit لتحويل أوامر I2C إلى الإشارات المتوازية التي تتطلبها وحدة تحكم الشاشة. وبذلك يتواصل المتحكم عبر خطّي SDA وSCL بدلاً من قيادة أطراف الشاشة مباشرة.

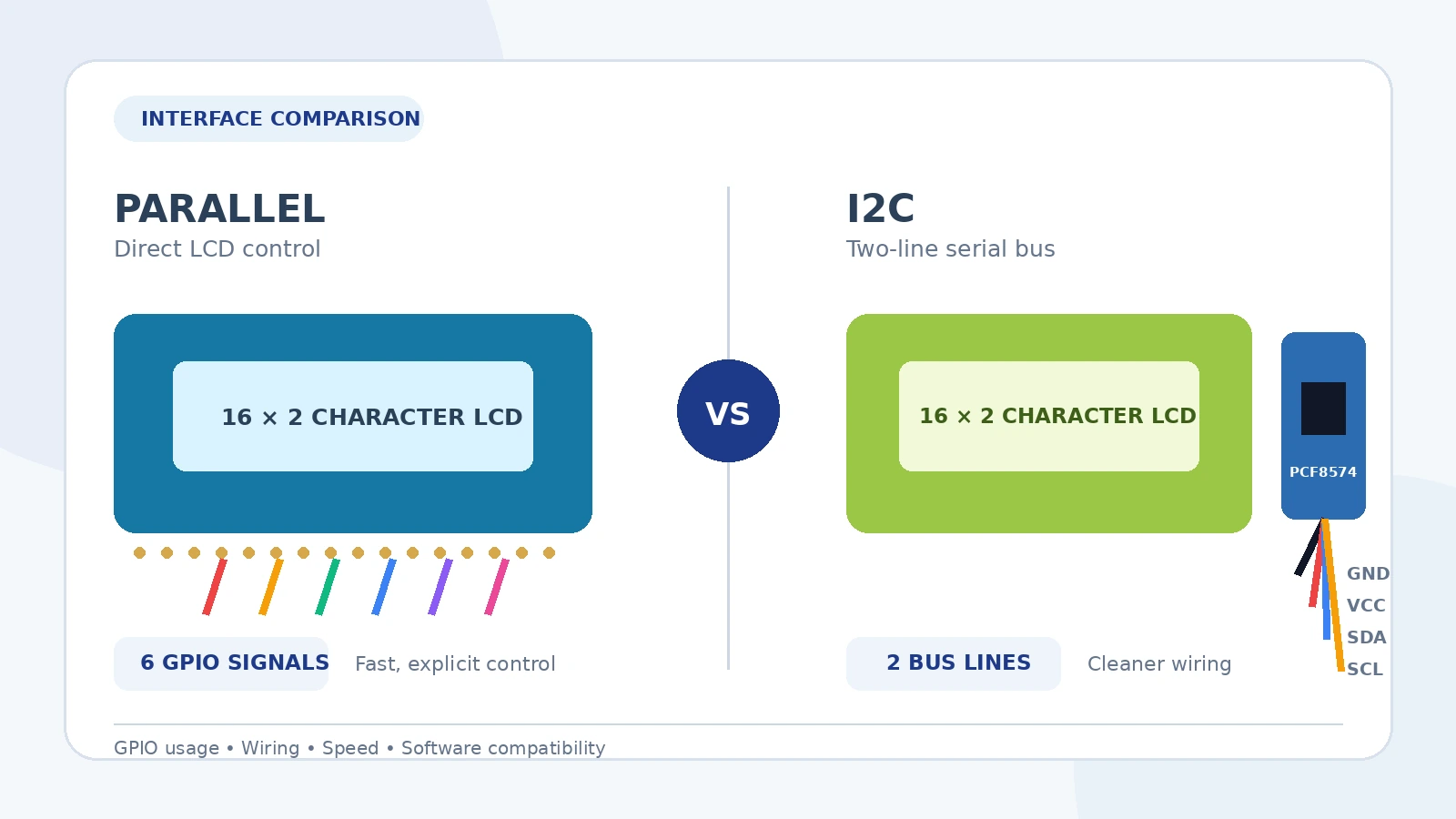

مقارنة سريعة
| عامل الاختيار | LCD1602A بالواجهة المتوازية | LCD1602A مع لوحة I2C ملحقة |
|---|---|---|
| أطراف وحدة التحكم المطلوبة عادةً | نحو ستة أطراف GPIO في التوصيل الشائع بأربع بتات للكتابة فقط | خطّا ناقل I2C: SDA وSCL |
| التوصيلات | عدد أكبر من أسلاك الإشارة المنفصلة | عادةً أربعة توصيلات خارجية: التغذية والأرضي وSDA وSCL |
| مسار الاتصال | المتحكم يقود واجهة الشاشة مباشرة | تمرّ بيانات I2C عبر موسّع مداخل ومخارج قبل وصولها إلى الشاشة |
| سرعة التحديث | أسرع وأكثر مباشرة في العادة | أبطأ عادةً لأن كل عملية على الشاشة تتطلب عمليات نقل عبر I2C |
| البرمجيات | مدعومة على نطاق واسع بمكتبات قياسية متوافقة مع HD44780 | تتطلب مكتبة I2C LCD تطابق توصيلات اللوحة الملحقة وعنوانها |
| التشخيص | أسلاك أكثر، لكن ربط الإشارات صريح وواضح | توصيلات أنظف، لكن يجب أن يكون العنوان وربط أطراف اللوحة صحيحاً |
| الأنسب لـ | وحدات تحكم بأطراف وفيرة، وتحديثات سريعة، وتصاميم محكمة التحكم | توصيلات مدمجة، وGPIO محدود، ومشاريع تتشارك ناقل I2C |
متى تكون النسخة المتوازية الخيار الأفضل
1. عندما تتوفر أطراف GPIO كافية في وحدة التحكم
مع Arduino Uno أو لوحة تحكم بنمط PLC أو لوحة MCU مخصّصة تتوفر فيها أطراف حرة كافية، قد يكون التوصيل المباشر أبسط حل تقني. فلا حاجة إلى موسّع إضافي ولا إلى ضبط عنوان I2C.
2. عندما تكون سرعة تحديث الشاشة مهمة
شاشة LCD الحرفية ليست مخصّصة للرسوم المتحركة، لكن بعض التطبيقات تعيد كتابة أسطر كاملة بشكل متكرر. ويتجنّب التحكم المتوازي المباشر الأعباء الإضافية لعمليات نقل I2C، ويوفّر عادةً تحديثات أسرع.
3. عندما تحتاج إلى ربط عتادي واضح ومتوقّع
مع الواجهة المباشرة، يحدّد المخطط الكهربائي بدقة أي طرف من وحدة التحكم يتصل بـ RS وEnable وكل خط بيانات. وهذا مفيد في تصاميم الإنتاج حيث تُدار البرمجية الثابتة ولوحة الدوائر المطبوعة وواجهة الشاشة معاً.
4. عندما تريد تجنّب اختلافات التوافق بين اللوحات الملحقة
لا تكون لوحات I2C الملحقة متطابقة دائماً في توصيلاتها الداخلية. فقد تربط لوحتان تستخدمان موسّع مداخل ومخارج متشابهاً مخارج الموسّع بأطراف الشاشة بصورة مختلفة. وتُزيل الوحدة المتوازية المباشرة هذا المتغيّر الإضافي في التوافق.
متى تكون نسخة I2C الخيار الأفضل
1. عندما تكون أطراف GPIO محدودة
هذا هو السبب الأكثر شيوعاً لاختيار I2C. فتشترك الشاشة في خطّي SDA وSCL الخاصين بوحدة التحكم، ما يترك أطرافاً أكثر متاحة للحساسات والمرحّلات والأزرار وواجهات الاتصال.
2. عندما تريد تجميعاً أنظف وأسرع
التوصيل بأربعة أسلاك أسهل في التجميع والفحص والصيانة من ضفيرة متوازية أكبر. وقد يكون ذلك مفيداً بشكل خاص في النماذج الأولية والعدة التعليمية ودفعات الإنتاج الصغيرة.
3. عندما يستخدم المشروع ناقل I2C بالفعل
تصل كثير من الأنظمة المدمجة بالفعل أجهزة مثل حساسات الحرارة وساعات الوقت الحقيقي وموسّعات المداخل والمخارج عبر ناقل I2C. ويمكن لشاشة I2C عادةً أن تتشارك الناقل نفسه، شرط أن تكون عناوين الأجهزة ومستويات الجهد والحمل الكلي على الناقل مناسبة.
4. عندما تُركَّب الشاشة بعيداً عن لوحة التحكم الرئيسية
قد يبسّط تقليل عدد الموصلات كابل اللوحة الأمامية. غير أن ناقل I2C مخصّص أساساً للتوصيلات القصيرة على مستوى اللوحة. ولذلك ينبغي تقييم طول الكابل والضجيج الكهربائي ومقاومة السحب العلوي وسرعة الناقل وفقاً للتركيب الفعلي.
فحوصات مهمة قبل الشراء
توافق وحدة التحكم ومجموعة الأوامر
صُمّمت كثير من وحدات LCD1602A حول مجموعة أوامر HD44780 أو حول وحدة تحكم متوافقة معها. تأكّد من وحدة التحكم الفعلية أو من بيان التوافق عندما تعتمد البرمجية الثابتة على مجموعة أوامر أو متطلبات توقيت محددة.
جهد التشغيل ومستويات المنطق
لا تفترض أن كل شاشة ولوحة ملحقة مناسبتان لكل وحدة تحكم تعمل بجهد 3.3 V أو 5 V. تحقّق من تغذية منطق الشاشة ومتطلبات الإضاءة الخلفية وجهد السحب العلوي لناقل I2C. فالوحدة التي تُغذّى بجهد 5 V قد تربط مقاومات السحب العلوي الخاصة بـ I2C عند 5 V، وهو أمر قد لا يكون مقبولاً لمتحكم غير متحمّل لجهد 5 V.
عنوان I2C
تستخدم عائلة PCF8574 مداخل اختيار العنوان، لكن العنوان الفعلي يعتمد على نسخة الموسّع وعلى طريقة ضبط قافزات العنوان في اللوحة الملحقة. افحص الناقل (scan) أو تأكّد من العنوان الافتراضي لدى المورّد قبل تشخيص البرمجيات.
ربط أطراف اللوحة الملحقة
يجب أن تعرف مكتبة I2C كيفية اتصال مخارج الموسّع بـ RS وEnable وأطراف البيانات والتحكم في الإضاءة الخلفية. فمجرد صحة عنوان I2C لا يضمن أن إعدادات المكتبة تطابق اللوحة الملحقة.
ضبط التباين
تتطلب النسختان عادةً ضبط التباين. وفي الوحدة المباشرة يتم ذلك عبر طرف VO ومقاومة متغيّرة خارجية. وتتضمّن معظم لوحات I2C الملحقة مقاومة ضبط صغيرة. وقد تكون الشاشة الفارغة أو صف المربعات المصمتة ناتجة عن مشكلة في التباين أو في التهيئة وليست عيباً في الشاشة.
نقاط تشخيص شائعة
- الإضاءة الخلفية تعمل دون ظهور حروف: تحقّق من التباين وتوقيت التهيئة وربط الأطراف والتغذية.
- مربعات مصمتة في السطر الأول: قد تكون الشاشة متغذية لكن تهيئتها لم تكتمل.
- عدم اكتشاف جهاز I2C: تحقّق من توصيلات SDA/SCL والأرضي المشترك والعنوان ومقاومات السحب العلوي والجهد.
- حروف عشوائية أو تالفة: افحص استقرار التغذية وطول الكابل والتوقيت والتوصيلات غير المحكمة.
- المكتبة تُصرَّف دون استجابة الشاشة: تأكّد من أن المكتبة تدعم ربط اللوحة الفعلي ومعاملات المُنشئ (constructor) الصحيحة.
دليل اختيار مبسّط
اختر LCD1602A بالواجهة المتوازية عندما تتوفر أطراف GPIO كافية في وحدة التحكم، أو عندما تكون التحديثات المباشرة الأسرع مفيدة، أو عندما يجب التحكم في الواجهة بالكامل ضمن تصميم عتادي مخصّص.
واختر LCD1602A بواجهة I2C عندما يكون توفير أطراف GPIO وأناقة التوصيلات وسرعة التجميع أهم من بلوغ أقصى سرعة تحديث.
في معظم النماذج الأولية ومشاريع Arduino متعددة الحساسات، تكون نسخة I2C عادةً أكثر ملاءمة. أما في الأجهزة الإنتاجية المضبوطة التكلفة والتي تتوفر فيها أطراف حرة ولها تصميم ثابت للوحة الدوائر، فقد تكون النسخة المتوازية المباشرة أبسط وأسهل في التوحيد القياسي.
