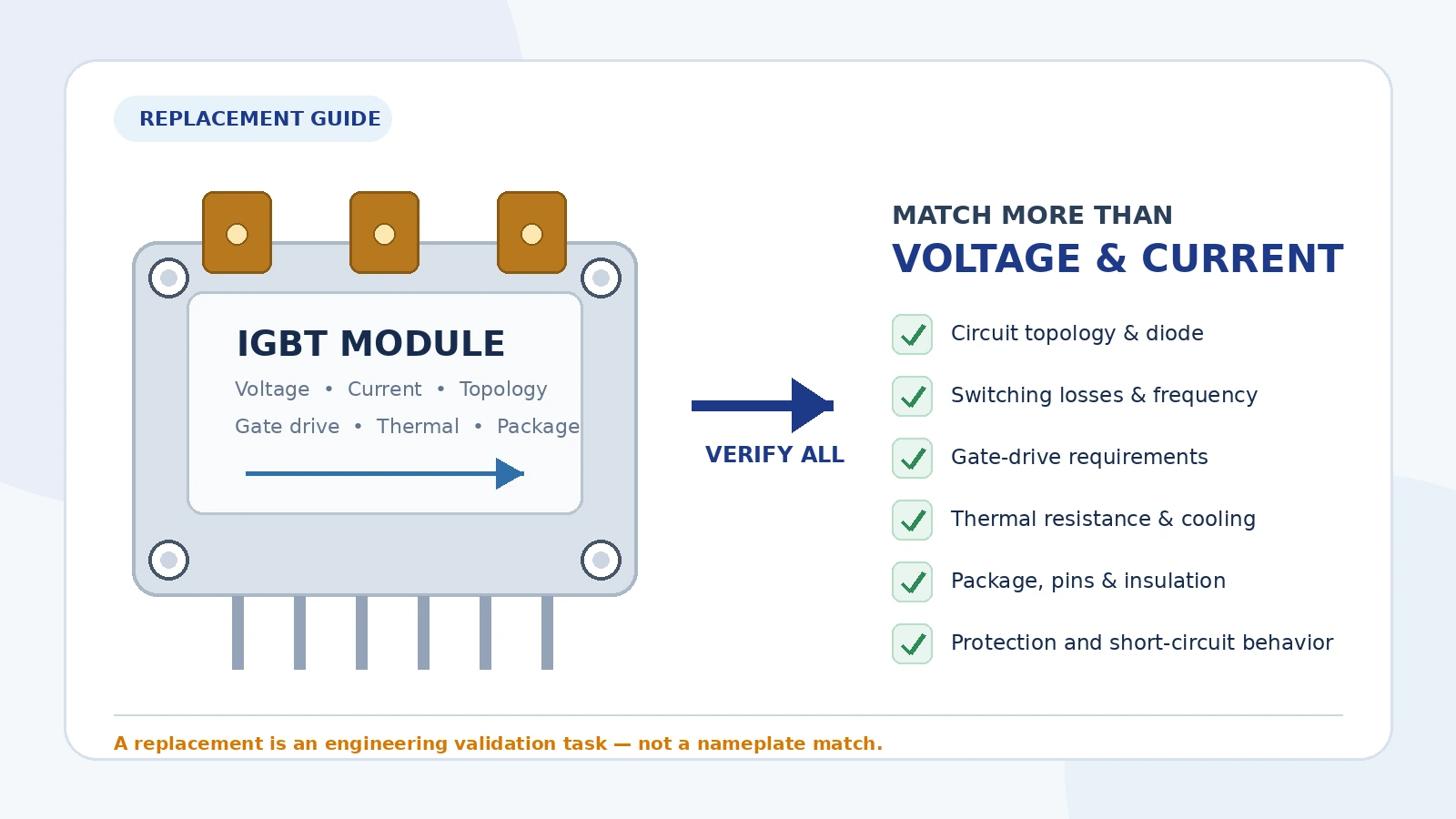

كيف تختار وحدة IGBT المناسبة للاستبدال

استبدال وحدة IGBT ليس مجرد البحث عن قطعة أخرى تحمل القيمة نفسها من الجهد والتيار المطبوعة في ورقة البيانات. فقد توصف وحدتان بأنهما 1200 V و200 A ومع ذلك تكون إحداهما غير صالحة كبديل للأخرى، لأن الدائرة الداخلية أو سلوك التبديل أو متطلبات قيادة البوابة أو مسار التبريد أو ترتيب الأطراف أو خصائص الحماية مختلفة.

لذلك تبدأ عملية الاستبدال الموثوقة من الوحدة الأصلية ومن ظروف تشغيل المعدات. فالهدف ليس مجرد إيجاد وحدة قادرة على التشغيل، بل إيجاد وحدة تعمل بأمان داخل العاكس أو محرك المحرك أو نظام UPS أو ماكينة اللحام أو نظام السيرفو أو محوّل القدرة الصناعي القائم بالفعل.

مهم: تُستخدم وحدات IGBT في معدات تحتوي على جهد خطير وطاقة مخزّنة. يجب أن يقوم بأعمال الاستبدال والاختبار والتشغيل أفراد مؤهلون بعد عزل رابط التيار المستمر وتفريغه والتأكد من سلامته.

لماذا لا تكفي تصنيفات الجهد والتيار

التصنيفات الرئيسية ليست سوى خطوة الفرز الأولى. فتصنيف جهد المجمّع–الباعث يحدّد حدًّا مطلقًا للعنصر في ظروف محددة، ولا يخبرك تلقائيًا بما إذا كانت الوحدة تملك هامشًا كافيًا لجهد رابط التيار المستمر الفعلي وللزيادات العابرة عند التبديل. وبالمثل، يرتبط تصنيف التيار عادةً بدرجات حرارة محددة للحزمة أو الوصلة، ولا يمكن اعتباره التيار المستمر القابل للاستخدام في كل تطبيق.

كما يجب أن تتوافق الوحدة البديلة مع النظام الكهربائي والميكانيكي القائم. فقد تكون لوحدة ما خسارة توصيل أقل لكن خسارة تبديل أعلى، وقد يتطلب جيل شرائح أحدث مقاومة بوابة مختلفة، وقد تمتلك وحدة بهيكل خارجي صحيح بنية داخلية مختلفة أو توصيل NTC مختلفًا. وكل فرق من هذه الفروق قد يؤثر على الموثوقية.

قائمة التحقق الخاصة بالاستبدال في لمحة

المجال	ما يجب التحقق منه	سبب الأهمية
البنية الداخلية	مفتاح مفرد، نصف جسر، ست حزم، تشوبر، PIM، ثلاثي المستوى أو دائرة أخرى	يجب أن تتطابق الدائرة الداخلية ووظائف الأطراف مع التصميم الأصلي
الجهد	VCES، جهد رابط التيار المستمر، الزيادة العابرة والهامش التصميمي	الهامش غير الكافي قد يؤدي إلى الانهيار أو العطل الكارثي
التيار	القيمة الفعالة والمتوسطة والذروية عند درجات حرارة الحزمة والوصلة الفعلية	التيار المذكور على اللوحة وحده لا يحدد التيار القابل للاستخدام في التطبيق
الفقد	VCE(sat)، Eon، Eoff، فقد الدايود وتردد التبديل	إجمالي الحرارة المتولدة يحدد حرارة الوصلة ومتطلبات التبريد
قيادة البوابة	VGE الموصى به، شحنة البوابة، المقاومة الداخلية وRg الخارجية	ظروف القيادة الخاطئة قد تزيد الفقد أو الزيادة العابرة أو التشغيل الطفيلي
التصميم الحراري	RthJC، RthCH، Tjmax، المشتت الحراري، مادة السطح البيني وطريقة التركيب	يجب أن تبقى الوحدة البديلة دون حرارة الوصلة المسموح بها
الحزمة	الهيكل الخارجي، فتحات التركيب، مواضع الأطراف، الارتفاع والخلوص	قد تبدو الوحدة متشابهة ميكانيكيًا لكنها غير متوافقة كهربائيًا
الحماية	القدرة على تحمل القصر، سلوك إزالة التشبع، NTC والعزل	يجب أن يستمر عمل الدائرة الحالية للقيادة والحماية بشكل سليم

1. تأكيد البنية الداخلية للدائرة

هذه أول نقطة تحقق غير قابلة للتفاوض. تتوفر وحدات IGBT ببنى داخلية كثيرة، منها:

• مفتاح IGBT مفرد مع دايود مضاد على التوازي؛
• وحدات نصف جسر بمفتاحي IGBT؛
• وحدات عاكس ثلاثي الطور بست حزم؛
• وحدات تشوبر الفرملة؛
• وحدات محوّل–عاكس–فرملة أو وحدات PIM؛
• دوائر NPC ثلاثية المستوى ونوع T وغيرها من الدوائر متعددة المستويات؛
• وحدات بمقوّمات مدمجة أو عناصر فرملة أو حساسات NTC أو بواعث مساعدة.

قارن مخطط الدائرة في ورقتي البيانات معًا. لا تعتمد على اسم الحزمة أو على تشابه عدد الأطراف فقط. فيجب أن تتوافق الأطراف الرئيسية وأطراف البوابة وأطراف مرجع الباعث واتجاه الدايود وأطراف NTC والتوصيلات المساعدة جميعها مع الدائرة الأصلية.

2. اختيار فئة الجهد الصحيحة

يجب أن يكون تصنيف جهد المجمّع–الباعث في الوحدة البديلة مرتفعًا بما يكفي لتحمّل الإجهاد الكهربائي الفعلي، لا جهد الدخل الاسمي فقط. خذ في الاعتبار:

• أقصى جهد لرابط التيار المستمر، بما في ذلك ظروف الدخل المرتفع؛
• الطاقة المرتجعة وارتفاع جهد ناقل التيار المستمر؛
• الزيادة العابرة عند التبديل الناتجة عن المحاثة الشاردة؛
• الظروف العابرة غير الطبيعية أو ظروف الأعطال؛
• إرشادات خفض التصنيف والتصميم من الشركة المصنّعة.

على سبيل المثال، قد يحتاج نظام ذو ناقل تيار مستمر اسمي أدنى بكثير من 1200 V إلى وحدة 1200 V، لأن الزيادة العابرة عند التبديل والهامش التصميمي يجب أن يُحتسبا. ولا ينبغي أبدًا اختيار وحدة بجهد أقل لمجرد أن جهد التشغيل الطبيعي يبدو مقبولًا.

3. تقييم التيار في ظروف التشغيل الفعلية

تحقق من أكثر من فئة التيار المذكورة في ورقة البيانات. فقد يشمل إجهاد التيار الفعلي:

• تيار الطور المستمر الفعّال؛
• التيار المتوسط لكل مفتاح؛
• تيار الذروة للمحرك أو الحمل؛
• تيار البدء والتسارع والحمل الزائد؛
• تيار النبضات القصيرة خلال تأخيرات التحكم أو الحماية؛
• عدم توازن التيار الناتج عن التضمين وربع التشغيل.

يعتمد التيار المسموح به اعتمادًا كبيرًا على حرارة الوصلة والحزمة. فالوحدة المصنّفة عند تيار معين تحت شرط محكوم لحرارة الحزمة قد تتحمل تيارًا أقل بكثير داخل حاوية ساخنة بتبريد محدود. قارن خصائص الخرج ومنطقة التشغيل الآمن وظروف الحرارة ذات الصلة في أوراق البيانات.

4. مقارنة فقد التوصيل وفقد التبديل

مقارنة الفقد أمر أساسي، لأن الوحدة البديلة يجب أن تعمل مع تردد التبديل ونظام التبريد القائمين.

فقد التوصيل

قارن جهد تشبع المجمّع–الباعث VCE(sat) عند تيار وحرارة وصلة ممثلين. لا تكفي قيمة نموذجية واحدة عند 25 °C. راجع المنحنيات أو القيم العظمى عند الحرارة المرتفعة إن توفرت.

فقد التبديل

قارن طاقة التشغيل وطاقة الإطفاء وطاقة الاستعادة العكسية للدايود تحت ظروف اختبار متشابهة. وانتبه إلى:

• جهد رابط التيار المستمر؛
• تيار المجمّع؛
• حرارة الوصلة؛
• جهد البوابة؛
• مقاومة البوابة الخارجية؛
• المحاثة الشاردة.

لا يمكن مقارنة قيم الفقد المقيسة تحت ظروف مختلفة مقارنة مباشرة دون تعديل. فالوحدة المُحسّنة لخسارة توصيل منخفضة قد لا تحقق أقل فقد كلي في تطبيق عالي التردد.

5. التحقق من دايود العجلة الحرة

في محركات المحركات وكثير من دوائر العاكس، يُعدّ الدايود المضاد على التوازي جزءًا حاسمًا في أداء النظام. قارن:

• جهد الدايود في الاتجاه الأمامي؛
• شحنة الاستعادة العكسية وطاقة الاستعادة؛
• القدرة على تحمل التيار المتكرر وتيار الاندفاع؛
• المقاومة الحرارية للدايود؛
• نعومة الاستعادة وسلوك التبديل.

قد يؤدي استبدال بدايود غير مناسب إلى زيادة الفقد أو التداخل الكهرومغناطيسي أو الإجهاد بالجهد، حتى لو بدا IGBT نفسه متوافقًا.

6. التحقق من توافق قيادة البوابة

يجب أن تكون دائرة القيادة الحالية قادرة على تشغيل الوحدة الجديدة وإطفائها بشكل صحيح. راجع جهدي البوابة الموجب والسالب الموصى بهما من المصنّع، وأقصى VGE، وشحنة البوابة، وسعة البوابة–الباعث، ومقاومة البوابة الداخلية، وسلوك جهد العتبة.

قد تحتاج مقاومات البوابة الخارجية للتشغيل والإطفاء إلى تعديل. فمقاومة البوابة تؤثر على سرعة التبديل وdv/dt وdi/dt وفقد التبديل والزيادة العابرة في الجهد، كما تؤثر على القابلية للتشغيل الطفيلي عبر سعة ميلر. لا تفترض أن قيم المقاومات الأصلية مناسبة تلقائيًا لجيل شرائح مختلف.

تحقق أيضًا مما إذا كانت الوحدة تستخدم أطراف باعث مساعدة لمسار عودة القيادة. فاستخدام توصيل الباعث المساعد الصحيح يساعد على تقليل تأثير محاثة باعث القدرة على حلقة البوابة.

7. إعادة حساب التصميم الحراري

لا ينبغي قبول البديل إلا بعد تقدير فقد العنصر وحرارة الوصلة الناتجة. ويشمل المسار الحراري المعني عادةً:

• المقاومة الحرارية من الوصلة إلى الحزمة RthJC لمفتاح IGBT؛
• المقاومة الحرارية من الوصلة إلى الحزمة للدايود؛
• المقاومة الحرارية من الحزمة إلى المشتت الحراري RthCH؛
• سماكة المادة البينية الحرارية وموصليتها؛
• الأداء الحراري من المشتت الحراري إلى المحيط أو إلى سائل التبريد؛
• المعاوقة الحرارية العابرة للأحمال النبضية.

قارن حرارة الوصلة العظمى وكذلك هامش التشغيل الموصى به. فقد ترتفع حرارة بديل بتصنيفات كهربائية مشابهة لكن بمقاومة حرارية أسوأ على المشتت الحراري القائم. وعلى العكس، قد تُبطل جودة التركيب — بما في ذلك الاستواء وطريقة وضع المعجون وعزم الربط — أي حساب حراري صحيح من حيث المبدأ.

8. تأكيد توافق الحزمة والأطراف

لا تتطلب قابلية التبادل الميكانيكي مجرد تشابه الأبعاد. افحص مخطط الهيكل الكامل:

• الطول والعرض والارتفاع الكلي؛
• مواضع فتحات التركيب وعزم الربط المحدد؛
• مواضع الأطراف الرئيسية وأحجام السنون والقطبية؛
• تخطيط أطراف التحكم ونمط الموصل؛
• مسافات الزحف والخلوص؛
• بنية الصفيحة القاعدية وطريقة العزل؛
• المسافة إلى قضيب التوزيع ولوحة القيادة والحاوية.

لا تحاول أبدًا إجبار قضيب التوزيع أو موصل التحكم على الاستقامة. فالإجهاد الميكانيكي على الأطراف قد يتلف الروابط الداخلية أو العزل، ويؤدي إلى مشكلات موثوقية على المدى الطويل.

9. التحقق من العزل والحساسات والوظائف المدمجة

قارن جهد العزل والظروف التي حُدّد فيها. وتحقق أيضًا مما إذا كانت الوحدتان تحتويان على الوظائف المدمجة نفسها، مثل:

• نوع الثرمستور NTC ومنحنى مقاومته؛
• أطراف المجمّع أو الباعث المساعدة؛
• مقاومات البوابة المدمجة؛
• استشعار التيار المدمج؛
• مادة حرارية متغيرة الطور أو مطبقة مسبقًا؛
• أطراف ضغط أو لحام أو براغي.

قد تتسبب خصائص NTC مختلفة في حساب وحدة التحكم لدرجة حرارة غير صحيحة، ما يؤثر على عتبات الحماية أو التحكم في المراوح.

10. التحقق من سلوك القصر الكهربائي والحماية

تستخدم كثير من دوائر القيادة الصناعية كشف إزالة التشبع أو مراقبة جهد المجمّع–الباعث. يجب أن يتوافق زمن تحمل القصر في الوحدة البديلة، وسلوك VCE أثناء تيار العطل، وظروف البوابة، واستراتيجية الإطفاء الناعم المطلوبة، مع دائرة الحماية القائمة.

راجع ظروف اختبار القصر لدى المصنّع بعناية. فالقدرة المذكورة تكون صالحة عادةً فقط تحت ظروف محددة من جهد التيار المستمر وجهد البوابة وحرارة الوصلة والمحاثة الشاردة، ولا ينبغي اعتبارها ضمانًا غير محدود.

11. مراعاة فروق الجيل والتقنية في التبديل

قد يوفر الجيل الأحدث فقدًا أقل أو قدرة حرارية أفضل، لكنه قد يبدّل أيضًا بسرعة أعلى. فالحدود الأسرع قد تزيد الزيادة العابرة في الجهد والتداخل الكهرومغناطيسي والحساسية لمحاثة قضيب التوزيع وحلقة البوابة. تحقق من:

• أشكال موجات التشغيل والإطفاء؛
• أقصى زيادة عابرة في VCE؛
• جهد البوابة–الباعث أثناء التبديل؛
• التشغيل الناتج عن dv/dt؛
• تيار الذروة لدائرة القيادة؛
• التداخل الكهرومغناطيسي وإجهاد العزل.

لا تكون التحسينات التقنية ذات قيمة إلا عندما تكون الدائرة المحيطة قادرة على دعمها.

12. فحص النظام المتعطل قبل تركيب البديل

غالبًا ما تتعطل وحدة IGBT بسبب مشكلة في مكان آخر. وقبل تركيب وحدة جديدة، افحص واختبر:

• خرج دائرة قيادة البوابة ومصادر تغذية العزل؛
• مقاومات البوابة والدايودات وموصلات القيادة؛
• مكثفات رابط التيار المستمر ومكونات دائرة التخميد؛
• مثبتات قضيب التوزيع وعلامات القوس الكهربائي؛
• مراوح التبريد والمضخات وانسداد المشتت الحراري والمعجون الحراري؛
• حساسات التيار ودوائر الحماية؛
• توصيلات المحرك والحمل والخرج بحثًا عن قصر أو عطل في العزل.

تركيب وحدة جديدة دون تحديد السبب الجذري قد يتلف البديل فورًا.

مسار العمل الموصى به للاستبدال

1. حدّد رقم القطعة الأصلي بدقة. سجّل جميع اللواحق وعلامات الإصدار.
2. احصل على ورقة البيانات الرسمية. لا تعتمد على أوصاف منصات البيع فقط.
3. وثّق التطبيق. سجّل جهد رابط التيار المستمر والتيار وتردد التبديل والتبريد وجهد القيادة واستراتيجية الأعطال.
4. افرز حسب البنية الداخلية وفئة الجهد والحزمة. ارفض أي مرشح يفشل في فحص توافق أساسي.
5. قارن الفقد والأداء الحراري. قدّر حرارة الوصلة في ظروف التشغيل الطبيعي والحمل الزائد.
6. راجع قيادة البوابة والحماية. تحقق من قيم المقاومات وتيار القيادة وسلوك إزالة التشبع والإطفاء الناعم.
7. افحص المخططات الميكانيكية وتعليمات التركيب. تحقق من الأطراف وعزم الربط وخلوص العزل.
8. شغّل بخطورة منخفضة. استخدم اختبارًا محدود التيار أو محكومًا حيث يسمح تصميم المعدات، وراقب أشكال الموجات والحرارة، وزد الحمل تدريجيًا.

المعلومات المطلوبة عند طلب بديل

للحصول على توصية مقارنة ذات معنى، قدّم أكبر قدر ممكن من المعلومات التالية:

• رقم القطعة الأصلي كاملًا وصور واضحة للملصق؛
• ورقة بيانات المصنّع الأصلي؛
• نوع المعدات والتطبيق؛
• جهد رابط التيار المستمر أو جهد الدخل؛
• التيار المستمر وتيار الذروة؛
• تردد التبديل؛
• جهدا دائرة قيادة البوابة الموجب والسالب؛
• صور الوحدة وأبعادها وتخطيط أطرافها؛
• طريقة التبريد ومعلومات المشتت الحراري؛
• أعراض العطل والكمية المطلوبة.

كيف تدعم Yunhan Zhilan متطلباتك من وحدات IGBT

عندما يصعب توفير الوحدة الأصلية أو تكون متوقفة عن الإنتاج أو متاحة فقط عبر قنوات غير مؤكدة، يستطيع فريقنا تنظيم عملية التوريد حول التطبيق الفعلي بدل الاعتماد على فحص تشابه بسيط لأرقام القطع.

• توريد الطراز الأصلي بالضبط: التحقق من التوفر لدى المصنّع الأصلي ومع اللاحقة الكاملة.
• القطع المتوقفة وصعبة التوفير: البحث في قنوات توريد بديلة وتحديد خيارات شراء واقعية.
• فرز البدائل: مقارنة البنية الداخلية والتصنيفات والحزمة وبيانات القيادة والحرارة قبل اقتراح أي مرشح.
• التحقق من المستندات والصور: مراجعة صور الملصق وأكواد التاريخ وحالة الحزمة وأوراق البيانات المتاحة.
• توريد العينات والدفعات: دعم التحقق بكميات صغيرة قبل الطلبات الكبيرة حيث تسمح ظروف التوريد.
• التسليم الدولي: ترتيب خيارات شحن عملية للعملاء خارج الصين.

مبدأ الاختيار النهائي

البديل الصحيح هو الوحدة التي تطابق التطبيق بالكامل، لا مجرد الجهد والتيار المكتوبين في عنوان المنتج. فيجب مراجعة البنية الداخلية والإجهاد الكهربائي وخصائص التبديل وقيادة البوابة وسلوك الدايود والأداء الحراري والحزمة والعزل والحماية معًا.

وعندما لا يتوفر بديل مطابق تمامًا، يجب التعامل مع البديل كتغيير هندسي، والتحقق منه بالحساب ومقارنة أوراق البيانات والاختبار المحكوم قبل إعادة المعدات إلى الخدمة الكاملة.

المراجع التقنية

• Fuji Electric — IGBT Module Application Manuals
• Infineon — Industrial IGBT Modules: Explanation of Technical Information
• Mitsubishi Electric — Power Device Application Notes
• Semikron Danfoss — Application Manual: Power Semiconductors
